Компактні <em>енергозберігаючі </em> установки SupraBox

Компактні кліматичні установки SupraBox

Це ергономічне і одночасно елегантне рішення, що поєднує в собі функції припливної і витяжної вентиляційної установок. Установки відмінно підходять для торгових центрів, офісних будівель і шкіл. Просте, готове до використання обладнання, з уже передбаченої енергозберігаючою технологією. Більш детальну інформацію про продукт Ви знайдете в наших брошурах &nbsp ;« Компактні вентиляційні установки з системою утилізації тепла » і « Застосування вентиляційних систем фірми « Розенберг » в навчальних закладах &raquo ;.

SupraBox COMFORT для комфортного мікроклімату приміщення

Компактні вентиляційні установки SupraBox Comfort відрізняються своєю енергоефективністю. Вбудовані перекресні-протиточні теплоутилізатори мають ККД понад 90%. Всі вентилятори працюють з енергозберігаючими ЄС-двигунами фірми Rosenbеrg. Високий рівень енергоефективності обеспечавает низькі експлуатаційні витрати при щадному впливі на навколишнє середовище за рахунок низького викиду СО2. Високотехнологічна система автоматики забезпечує комфортну і легку експлуатацію. Установки мають 4 типорозміру з продуктивністю від 800 м3 / ч до 2 000 м3 / ч. Варіанти виконань і різні аксесуари дозволяють встановлювати і експлуатувати установку в будь-яких умовах.

SupraBox COMFORT (H) горизонтальне підключення повітропроводів

SupraBox COMFORT (V) вертикальне підключення повітропроводів

SupraBox COMFORT (D) підвісне виконання

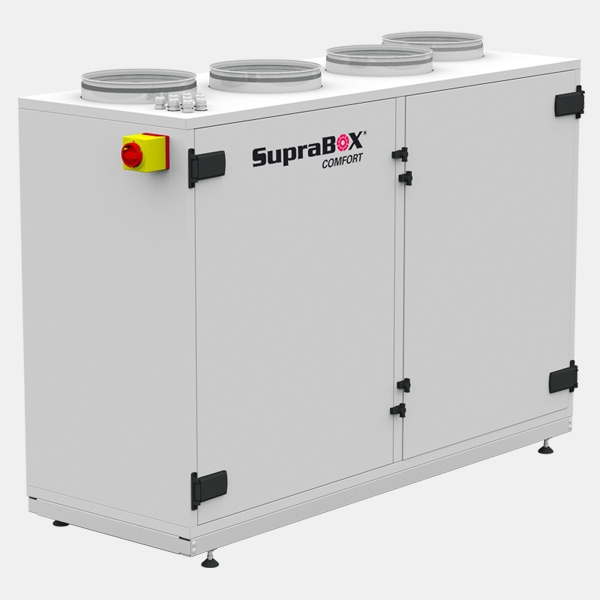

SupraBox COMFORT (V)

Установки Rosenberg SupraBox COMFORT з рекуперацією тепла відрізняються компактністю і високою енергоефективністю. Вони широко використовуються в енергозберігаючих системах вентиляції магазинів, офісних центрів, готелів і інших об'єктів. Установки Supra Box Comfort з вертикальним підключенням повітропроводів (виконання V) проіводіт в 4 типорозмірах. Можливо так само всепогодне виконання.

SupraBox COMFORT V - типорозміри

SupraBox COMFORT	Номінальна витрата повітря	Номінальний опір
800 V	800 m ³ / h	150 Pa
1100 V	1,100 m ³ / h	200 Pa
1500 V	1,500 m ³ / h	200 Pa
2000 V	2,000 m ³ / h	250 Pa

Характеристики

Гігієнічні вимоги

Блок рекуперації SupraBox COMFORT відповідає нормам з VDI 6022 і DIN +1946 частина 6. Блоки мають гладку легко очищається (покриття всередині і зовні - RAL 7035).

Корпус

Агрегати укладені в міцний безрамний корпус, який має двошарову конструкцію. Внутрішня і зовнішня панелі виготовлені з оцинкованого сталевого листа товщиною 1 мм (рулонне покриття). З шаром теплоізоляції в 40 мм.

Рекуперація тепла

Для рекуперації тепла використовуються високоефективні протиточні теплообмінники з ККД більше 90%. При цьому забезпечується повне розділення припливного і витяжного потоків, що перешкоджає абсорбції запахів.

Фільтр

У стандартній комплектації використовуються фільтри тонкого очищення від пилу класу F7 для припливного повітря і класу M5 (раніше F5) длявитяжного повітря. Швидко затискачі дозволяють швидко і легко міняти фільтр.

Сторона обслуговування

На установках Supra Box Comfort V (вертикальне розташування повітроводів) для обслуговування можна вибрати будь-яку сторону. Дверцята забезпечують легкий доступ до установки для очищення і планових робіт або заміни агрегатів.

EC вентилятори

Вентилятори вільного обертання з відцентровими робочими колесами із заломленими назад лопатками і сучасні ЄС-двигуни власного виробництва забезпечують енергоефективну роботу і низький рівень шуму всієї серії.

Автоматика

Всі установки SupraBox мають вбудовану систему управління і поставляються з повністю підключеними внутрішніми компонентами. Підтримка температури всередині приміщення здійснюється за рахунок рекуперації тепла і опціональних нагрівачів / охолоджувачів. Розширений набір функцій управління інтегрований в програмне забезпечення і може бути легко активований при необхідності. Блок управління входить в стандартну комплектацію. Також є можливість дистанційного керування.

» аксесуари

канальний шумоглушник

доступний для моделей SupraBox COMFORT 2000 V включно
корпус і перфорована внутрішня трубка виконані з оцинкованої листової сталі
звуковбирна прошарок товщиною 50 мм
патрубки з монтажним ущільнювачем
монтаж безпосередньо в канал

гнучка вставка

доступна для моделей SupraBox COMFORT 2000 V включно
поставляється в наборі з 4 одиниць
виготовлена з оцинкованої сталі і ПВХ
має діаметр сумісний з стандартно-фальцювальних труб
Т-образне монтажне ущільнення для герметичного підключення
8 стяжних хомутів з оцинкованої сталі в комплекті

Відсічний клапан (з електро або ручним приводом)

Ручний привід:

призначений для всіх версій SupraBox COMFORT
герметичний, для перекриття потоку повітря (по DIN 1946 ч.4)
рукоятка і фіксуючий елемент для плавної установки кута в діапазоні 0-90 °
затвор з двошарової сталі з кільцевих ущільнювачем з EPDM-каучуку

електропривод:

призначений для всіх версій SupraBox COMFORT
герметичний, для перекриття потоку повітря (по DIN 1946 ч.4)
виконання ідентичне клапану з ручним приводом з встановленим на консоль сервоприводом
функції відкриття / закриття, напруга 24В (поворотна пружина на вимогу)

електронагрівач

призначений до версії SupraBox COMFORT 3500 H
короткий час нагрівання та охолодження
реле вбудовано в розподільну трубку
настроювання проводитися через SupraBox Comfort
нагрівач інтегрований в круглий сталевий корпус з гумовим монтажним ущільнювачем
нихромовая спіраль розжарювання на керамічних власниках. Підключена термостойкими силіконовими проводами
інтегроване безперервне електронне управління з тиристором (налаштовує максимальна температура припливного повітря) і обмежувача температури з ручним поверненням
підключення для живлення знаходиться безпосередньо на нагрівачі (пристрої захисту встановлює замовник, 16А)
мінімальна швидкість потоку 1,5 м / с

Попередній електронагрівач

призначений до версії SupraBox COMFORT 800 H і 1100 H
в комплект входить електронний датчик потоку, температури і електронагрівач.
одноступенчатое управління попереднього нагрівача
3 ступені управляються паралельно з установки SupraBox.
мінімально допустима температура вхідного повітря: -2 ° С.
призначений для запобігання обмерзання пластинчастих теплообмінників з протитечією

Водяний нагрівач PWW:

призначений для всіх версій SupraBox COMFORT
корпус з оцинкованої сталі
відстань між пластинами 2,0 мм (DIN EN 12237)
термостат захисту від замерзання встановлений на рамі
протівозаморозковий термостат змонтований на корпусі теплообмінника
доступні в 2-х і 4-х трубному виконанні

Водяний охолоджувач PKW

призначений для всіх версій SupraBox COMFORT
корпус з нержавіючої сталі V2A
піддон для конденсату з нержавіючої сталі V2A, стік для конденсату 1/2 дюйма
відстань між пластинами 2.5 мм (DIN EN 13053)

Змінний фільтр M5 для витяжної частини

Змінний фільтр F7 для припливної частини

» Захист від замерзання

Замерзання теплообмінника

Зі зниженням температури зовнішнього повітря зменшується і температура теплообмінника. При подальшому зниженні температури повітря нижче температури точки роси, на пластинах теплообмінника утворюється конденсат, внаслідок чого збільшується ефективність теплообміну. При цьому можливо замерзання теплообмінника.

Якщо установки серії Supra Box COMFORT працюють в умовах незначної вологості витяжного повітря, то їх пластинчастий теплообмінник працює навіть при температурі зовнішнього повітря нижче -10 ° С. Однак якщо відпрацьоване повітря надходить з вологих приміщень, захист від замерзання може знадобитися вже при -5 ° C. Середня температура на протязі опалювального сезону в Центральній Європі вище 0 ° С, тому захист від замерзання необхідна лише кілька днів на рік. Таким чином, зниження ККД теплообмінника в цей період, із мінімальним впливом на ефективність роботи агрегату протягом року.

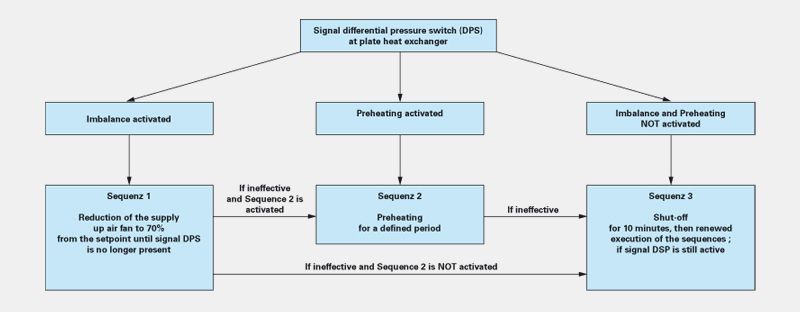

Інтелектуальна 3-х ступінчаста захист від замерзання пластинчастого теплообмінника

Всі компактні припливно-витяжні установки серії SupraBox COMFORT мають в своїй основі інтелектуальну концепцію трехступенчатого розморожування.

Замерзання противоточного теплообмінника контролюється за допомогою диференціального реле тиску. У випадку обмерзання, автоматично запускається програма розморожування. Цикл захисту від замерзання включає в себе три етапи:

Якщо тимчасовий дисбаланс повітрообміну в обслуговуваних установкою приміщеннях є допустимим (задається на панелі управління установкою), то відтавання теплообмінника проводиться за рахунок зниження швидкості припливного вентилятора на 30%.
Якщо установка укомплектована електричним повітронагрівачем (додатково), і він активований (задається на панелі управління установкою), то він включається для підігріву повітря, що дозволяє розморозити теплообмінник.
Якщо в вент.установке передбачені обидві опції, перераховані вище, то в першу чергу зменшується швидкість припливного вентилятора. Якщо цього виявляється недостатньо, то через 5 хв. включається воздухонагреватель.
Якщо вжиті заходи виявляються неефективними, то Supra Box COMFORT відключається і подається сигнал тривоги. Через 10 хв. припливна установка автоматично перезапускається, тоді перераховані вище етапи розморожування теплообмінника повторюються.

Превентивні заходи проти замерзання теплообмінника

Для запобігання замерзання теплообмінника застосовується попередній прогрів зовнішнього повітря. Установки Supra Box COMFORT можуть бути оснащені воздухонагревателями для попереднього нагріву зовнішнього повітря (опція).

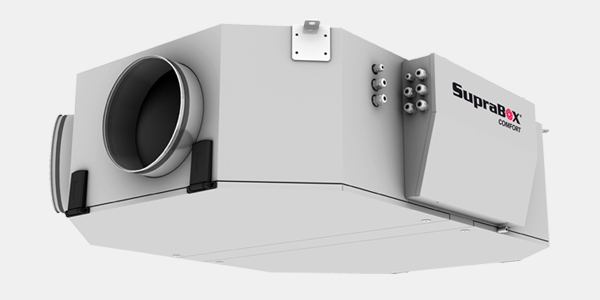

SupraBox COMFORT (D)

Установки Rosenberg SupraBox COMFORT з рекуперацією тепла відрізняються компактністю і високою енергоефективністю. Вони широко використовуються в енергозберігаючих системах вентиляції магазинів, офісних центрів, готелів і інших об'єктів. Установки Supra Box Comfort (Підвісне виконання D) проіводіт в 2 типорозмірах. Діапазон витрати повітря 1100 - 1900м ³ / ч. Можливо так само всепогодне виконання.

Виробляються варіанти з права-і лівостороннім дизайном

Правобічний дизайн:: Підключення припливного повітря ВПРАВО (з боку оператора)
Лівобічний дизайн:: Підключення припливного повітря вліво (з боку оператора)
