Крышные вентиляторы Rosenberg

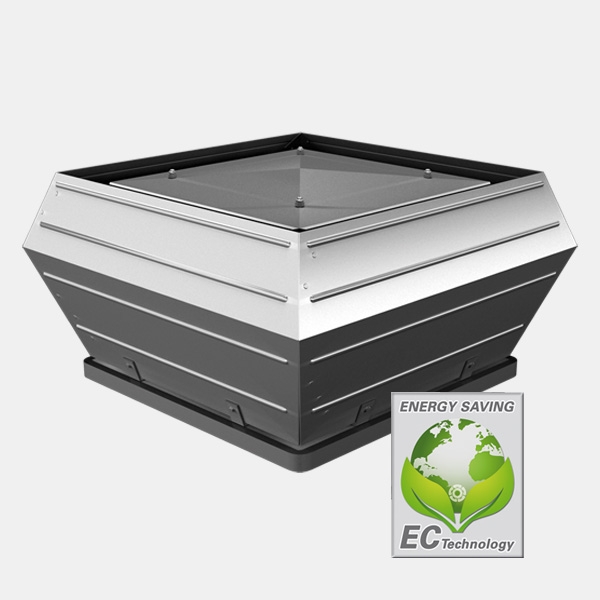

Крышные EC вентиляторы (Тип: DV/S...G / DVW/S...G)

Характеристики

  • максимальная производительность по воздуху: 15000 м³/ч
  • диаметр рабочего колеса: 310 - 710 мм
  • высокоэффективные EC технологии
  • цельный всепогодный корпус
  • простота монтажа
  • рабочее колесо с загнутыми назад лопатками
  • вертикальный выброс воздуха
  • способны выдувать сильнозагрязненный воздух
  • интегрированная система управления (EC контроллер)
  • регулирование скорости от 0 до 100%
  • интегрированный датчик давления (регулятор давления)

» Описание

Крышные вентиляторы Rosenberg используются для вытяжной вентиляции жилищ, супермаркетов, мастерских, столовых, гаражей, бассейнов и других объектов. Крышные вентиляторы Rosenberg подходят для установки на плоских, односкатных и двускатных  кровлях. Благодаря двигателю, вынесенному из воздушного потока, крышные высокотемпературные вентиляторы могут транспортировать воздух с температурой до 120°C.

Корпус

Корпус идентичный стандартному вентилятору Rosenberg c вертикальным наддувом. Такая конструкция практически полностью исключает влияние внешних факторов.Корпус состоит состоит из двух частей: крышки для защиты от дождя и несущей рамы.
Крышка для защиты от дождя изготовлена из стойкого к морской воде алюминия; несущая рама изготовлена ​​из оцинкованной листовой стали.
Воздуховод отлично защищен от проникновения воды. Входной патрубок встроен в опорную раму. Крепежные винты обеспечивают легкую и несложную установку аксессуаров на вентилятор. Кожух двигателя со встроенной защитой из стали с пластиковым покрытием. Корпус со встроенной звукоизоляцией (S) для исполнения DV (S) ... G, DVE (S) ... G и DVW (S) ... G. Все пластиковые компоненты и кабели устойчивы к ультрафиолетовому излучению.

Крыльчатка

Применяются загнутые назад крыльчатки с пластиковыми лопатками и опорным стальным диском. Рабочее колесо з 8 загнутими назад лопатками изготавливается из алюминия (ALMg3), смонтировано непосредственно на электродвигателе и сбалансировано вместе с ним соответственно классу качества G 2,5 по DIN/ISO 1940 статически и динамически.

Вентиляторы типоразмера 310-450 имеют водостойкую пластиковую крыльчатку сделанную из  PA6 (полиамид). Вентиляторы типоразмера 500-630, имеют крыльчатку из стойкого к морской воде алюминия.

Электродвигатель

Интегрированная защита двигателя обеспечивается реле аварийной сигнализации. Электрическое подключение производится на предварительно смонтированном разъединителе в зависимости от конструкции: однофазная (1 ~ 200-277В 50 / 60Гц) или трехфазная (3 ~ 380-480В 50 / 60Гц).

Подключение вентиляторов DV/S...G / DVW/S...G к электросети осуществляется посредством клеммной коробки с защитой IP54. Доступ к ней возможен через колпак защиты дождя.

Версия "Открытый контур"
Стандартная версия, в которой давление плавно регулируется сигналом 0-10V или потенциометром (аксессуар).
Версия "Замкнутый контур"
В этой версии, давление плавно регулируется предварительно подключенным потенциометром или сигналом 0-10V. Датчик давления с дисплеем имеет регулируемый диапазон измерения давления (100 Па, 300 Па, 500 Па, 1000 Па).

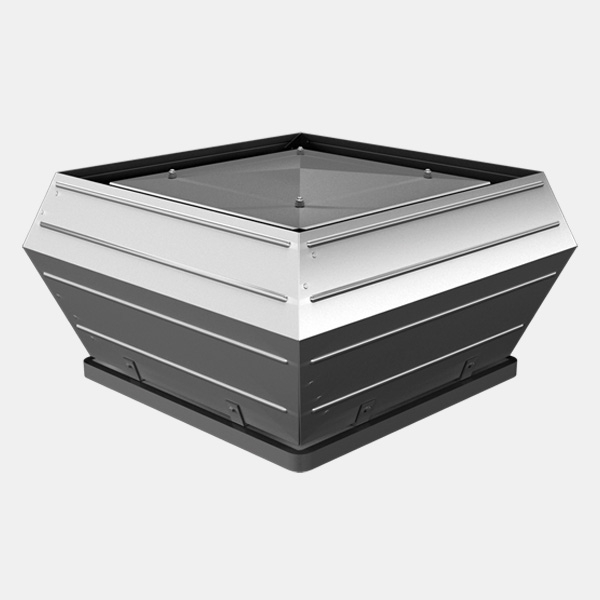

Крышные вентиляторы (Тип: DV/S, DVW/S)

Характеристики

  • максимальная производительность по воздуху: 20000 м³/ч
  • диаметр рабочего колеса: 190 - 710 мм
  • вертикальный выброс воздуха
  • рабочее колесо с загнутыми назад лопатками
  • различные модели
  • цельный всепогодный корпус
  • простота монтажа

» Описание

Крышные вентиляторы Rosenberg используются для вытяжной вентиляции жилищ, супермаркетов, мастерских, столовых, гаражей, бассейнов и других объектов. Крышные вентиляторы Rosenberg подходят для установки на плоских, односкатных и двускатных  кровлях.

Корпус

Кожух вентиляторов (DV/S, DVW/S) состоит из стойкого к морской воде алюминия. Опорная рама с интегрированной дюзой из стального оцинкованного листа.

модель - DV
корпус из оцинкованной листовой стали
модель - DVS
имеет встроенный шумопоглощающий кожух
модель - DVW
рабочее колесо оптимизированно по КПД
модель - DVWS
рабочее колесо оптимизированно по КПД,
встроенный шумопоглощающий кожух

Крыльчатки

Применяются загнутые назад крыльчатки с пластиковыми лопатками и опорным стальным диском. Рабочее колесо з 8 загнутими назад лопатками изготавливается из алюминия (ALMg3), смонтировано непосредственно на электродвигателе и сбалансировано вместе с ним соответственно классу качества G 2,5 по DIN/ISO 1940 статически и динамически.

модель - DV/S
до размера 400: Загнутые назад лопатки изготовленые из пластика PA6 (полиамид)
с размера 450: Загнутые назад лопатки изготовленые из стойкого к морской воде алюминия
модель - DVW/S
высокопроизводительная крыльчатка с загнутыми назад лопатками, сделанными из стойкого к морской воде алюминия

Электродвигатель

В вентиляторах типоразмера до 710 установлены электродвигатели с внешним ротором, с классом защиты IP 44, имеющие влагозащитную пропитку. В обмотку интегрированы термоконтактыдля защиты от перегрузок. Начиная с типоразмера 800 стандартный двигатель имеет степень класс IP 54 и устанавливается вне потока воздуха.

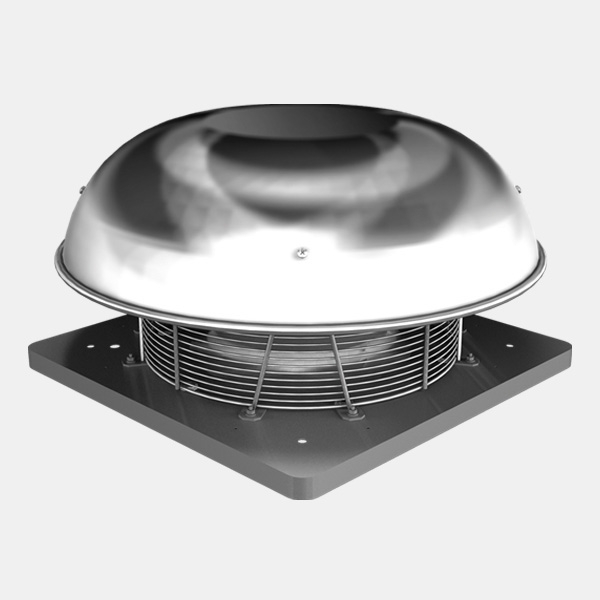

Крышные вентиляторы (Тип: DH, DHW)

Характеристики

  • максимальная производительность по воздуху: 15500 м³/ч
  • диаметр рабочего колеса: 190 - 630 мм
  • горизонтальный выброс воздуха
  • рабочее колесо с загнутыми назад лопатками
  • цельный всепогодный корпус
  • простота монтажа

» Описание

Крышные вентиляторы Rosenberg используются для вытяжной вентиляции жилищ, супермаркетов, мастерских, столовых, гаражей, бассейнов и других объектов. Крышные вентиляторы Rosenberg подходят для установки на плоских, односкатных и двускатных  кровлях.

Корпус

Корпус вентиляторов типоразмеров до 500 изготовлен из стойкого к морской воде алюминия. Корпус вентиляторов типоразмеров от 560 - из оцинкованной стали.

Крыльчатки

Лопатки рабочего колеса изготавливаются из пластмассы или алюминия и загнуты назад. Опорный диск выполнен из стали. Рабочее колесо смонтировано непосредственно приводном электродвигателе и сбалансированы согласно стандарту качества G 2,5 по DIN/ISO 1940.

модель - DH
до размера 400: крыльчатка изготовлена из пластика
с размера 450: крыльчатка изготовлена из стойкого к морской воде алюминия
модель - DHW
до размера 400: крыльчатка изготовлена из пластика
с размера 450: крыльчатка изготовлена из стойкого к морской воде алюминия

Электродвигатель

В вентиляторах типоразмера до 710 установлены электродвигатели с внешним ротором, с классом защиты IP 44, имеющие влагозащитную пропитку. В обмотку интегрированы термоконтактыдля защиты от перегрузок. Начиная с типоразмера 800 стандартный двигатель имеет степень класс IP 54 и устанавливается вне потока воздуха.

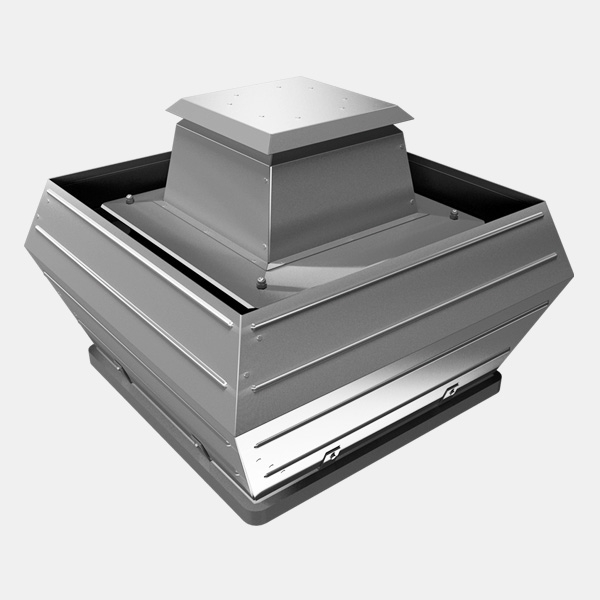

Крышные высокотемпературные вентиляторы (Тип: DVN/S, DVWN/S)

Характеристики

  • максимальный расход по воздуху: 36000 м³/ч
  • диаметр рабочего колеса: 310 - 900 мм
  • выброс воздуха в вертикальном направлении
  • электродвигатели стандарта IEC
  • максимальная рабочая тампература до 120 С
  • рабочее колесо с загнутыми назад лопатками
  • различные модели
  • цельный всепогодный корпус
  • простота монтажа

» Описание

Крышные вентиляторы Rosenberg с стандартным двигателем используются для вытяжной вентиляции жилищ, супермаркетов, мастерских, столовых, гаражей, бассейнов и т.д. Вентиляторы подходят для установки на всех видах крыш от плоских до покатых. Благодаря двигателю, вынесенному из потока воздуха, крышные высокотемпературные вентиляторы могут транспортировать воздух с температурой до 120°C.

Корпус

Боковые панели корпуса и колпак над двигателем изготовлены из стойкого к морской воде алюминия. Основание вентилятора выполнено из оцинкованного стального листа. В исполнении DVWNS корпус имеет шумопоглощающую конструкцию. По запросу может быть изготовлен корпус специальной конструкции (DVWNS HB), с возможностью быстрого доступа к рабочему колесу вентилятора для технического обслуживания.

модель - DVN
стандартный двигатель IEC
модель - DVNS
имеет встроенный шумопоглощающий кожух
модель - DVWN
до размера 500: со стальным оцинкованным напорным патрубком, интегрированным в опорную раму.
с размера 560: со стальным оцинкованным напорным патрубком, интегрированным в опорную раму с дополнительным пластиковым покрытием. Рабочее колесо оптимизированно по КПД.
модель - DVWNS
Корпус с интегрированной звукоизоляцией, а также пластиковое покрытие (по запросу)
до размера 500: со стальным оцинкованным напорным патрубком, интегрированным в опорную раму.
с размера 560: со стальным оцинкованным напорным патрубком, интегрированным в опорную раму с дополнительным пластиковым покрытием. Рабочее колесо оптимизированно по КПД.

Крыльчатка

Рабочее колесо с 8 загнутыми назад лопатками выполнено из алюминиевого сплава (ALMg3), смонтировано непосредственно на электродвигателе и сбалансировано вместе с ним соответственно классу качества G 2,5 по DIN/ISO 1940 статически и динамически.

Электродвигатель

В вентиляторах используются одно- или трехфазные (IEC) электродвигатели, устанавливаемые вне потока воздуха (степень защиты IP 55, класс изоляции обмотки F). Управление скоростьювращения осуществляется изменением напряжения. Электродвигатели с частотным управлением, односкоростные и двухскоростные электродвигатели поставляются по запросу.
