Вентиляторы типа «свободно-вращающееся колесо»

Вентиляторы типа «свободно-вращающееся колесо» с приводом от ЕС мотора

Характеристики

  • максимальная производительность по воздуху: 17,000 м³/ч
  • диаметр рабочего колеса: 250 - 630 мм
  • Простота обслуживания
  • высокоэффективные EC технологии
  • загнутые назад лопатки рабочего колеса
  • интегрированная система управления (EC контроллер)
  • регулирование скорости от 0 до 100%

» Описание

Общее описание



Вентиляторы данного типа были разработаны в качестве компонентов центральных кондиционеров, приточных установок и других систем обработки воздуха. Вентилятор собран на базе электродвигателя с внешним ротором, управляемым электронным коммутирующим устройством (EC-контроллером). В результате получилось очень компактное устройство, в котором ЕС-контроллер и ЕС-двигатель больше не нужно физически устанавливать отдельно друг от друга. Рабочие колеса вентиляторов были спроектированы с целью достижения высокого КПД в широком диапазоне скоростей при одновременном сохранении низкого уровня шума вентилятора.  Для этого здесь применяется особая конфигурация лопаток. Вентиляторы предназначены для работы с неагрессивными газами и парами. Максимальная температура перемещаемого воздуха: +40 С. Возможен монтаж как с горизонтальным, так и с вертикальным положением ротора.

Конструкции вентиляторов типа "свободно-вращающееся колесо" с электродвигателем с внешним ротором



GKHM
вентиляторный модуль
GKHS
вентиляторный модуль типа "паук"

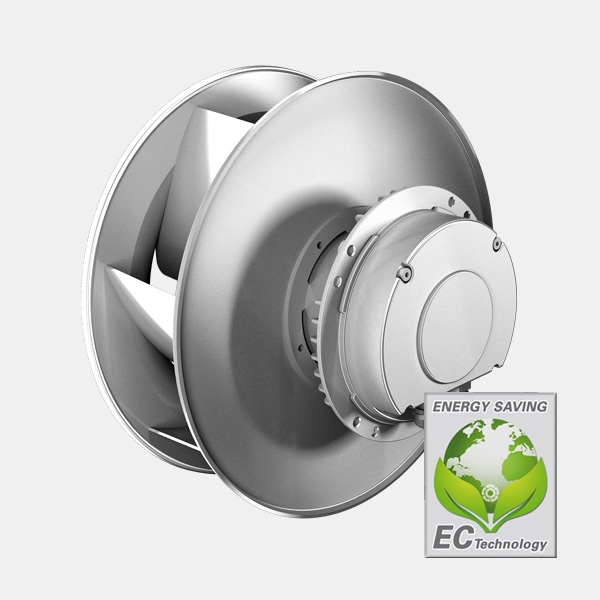

GKHR
мотор-колесо с входным диффузором или без него

Подключение к электрической сети

Вентиляторы поставляются в готовом к монтажу виде с легкодоступной клеммной коробкой. Каждый вентилятор комплектуется схемой подключения. Провода питания и управления подключены непосредственно к двигателю. Таким образом нет необходимости в использовании экранированного кабеля.

Управление скоростью

Бесступенчатая регулировка скорости вентиляторов данного типа обеспечивается с помощью внешнего потенциометра (приобретается отдельно)

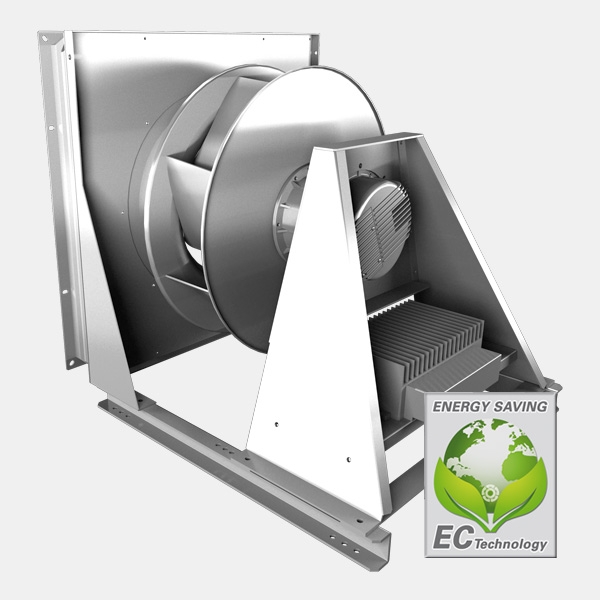

Вентиляторы типа «свободно-вращающееся колесо» (Тип: GKHB) с приводом от ЕС мотора

Характеристики

  • максимальная производительность во воздуху: 23,000 м³/ч
  • диаметр рабочего колеса: 450 - 710 мм
  • высокоэффективные EC технологии
  • загнутые назад лопатки рабочего колеса
  • интегрированная система управления (EC контроллер)
  • плавная регулировка в диапазоне 5-100%

» Описание

Общее описание

Центробежные вентиляторы Rosenberg со свободно вращающимися, загнутыми назад высокопроизводительными рабочими колесами серии GKHB образуют очень компактный, конструктивно оптимальный вентиляторный блок в сочетании с электронно-коммутируемым двигателем с внешним ротором (ЕС-двигателем) с интегрированой силовой электроникой. Рабочие колеса вентиляторов были спроектированы с целью достижения высокого КПД в широком диапазоне скоростей при одновременном сохранении низкого уровня шума вентилятора.  Для этого здесь применяется особая конфигурация лопаток. Вентиляторы предназначены для работы с неагрессивными газами и парами. Максимальная температура перемещаемого воздуха: +40 С. Возможен монтаж как с горизонтальным, так и с вертикальным положением ротора.

Подключение к электрической сети

Вентиляторы поставляются готовыми к установке и оснащены легко доступной клеммной коробкой двигателя. Электромонтаж должен выполняться в соответствии с действующими положениями и нормативами. К каждому двигателю прилагается электрическая схема подключения двигателя. Подключение двигателя выполняется только с помощью экранированного кабеля, общая длина которого не может превышать 10 м.

Управление скоростью

Бесступенчатая регулировка скорости вентиляторов данного типа обеспечивается с помощью внешнего потенциометра (приобретается отдельно) или при помощи внешнего сигнала 0-10В.

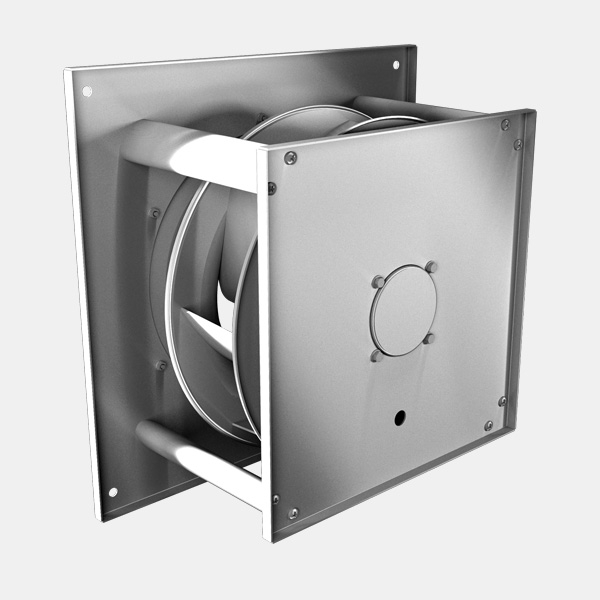

Вентиляторы типа «свободно-вращающееся колесо» (Тип: DKHM) с приводом от электродвигателя с внешним ротором

Характеристики

  • максимальная производительность по воздуху: 15,000 м³/ч
  • диаметр рабочего колеса: 250 - 630 мм
  • асинхронный электродвигатель с внешним ротором
  • загнутые назад лопатки рабочего колеса
  • возможны варианты с клеммной коробкой и без нее
  • компактные размеры

» Описание

Общее описание

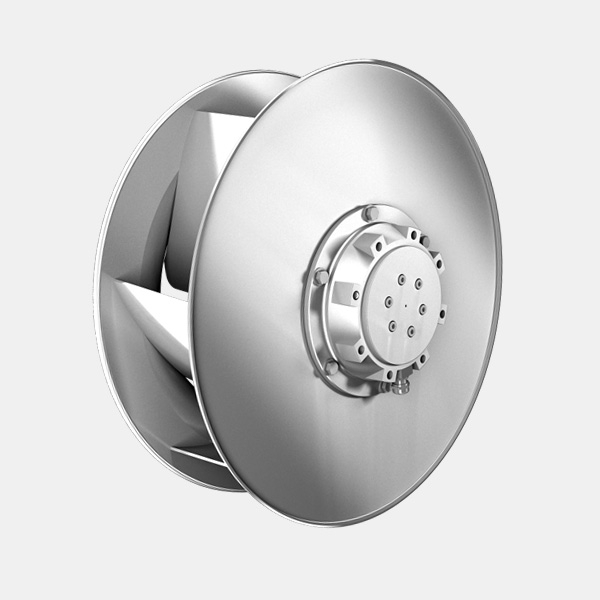

Free running impellers ; Type: DKHR



Вентиляторы типа DKHM были разработаны специально для использования в качестве компонентов приточных установок, центральных кондиционеров и других установок обработки воздуха. Рабочие колеса вентиляторов были спроектированы с целью достижения высокого КПД в широком диапазоне скоростей, с высокой удельной мощностью при максимально низком уровне шума. Для этого здесь применяется особая конфигурация лопаток. Вентиляторы предназначены для перекачки воздуха и других неагрессивных газов или паров. В качестве приводных двигателей используются асинхронные двигатели с внешним ротором собственного производства. Помимо модульной конструкции (DKHM), эти вентиляторы также доступны в виде крыльчатки с электроприводом (DKHR).Вентиляторы могут монтироваться как с горизонтальным, так и с вертикальным положением ротора. В данном разделе представлены следующие конструкции вентиляторов типа "свободновращающееся колесо" с приводом от электродвигателя с внешним ротором:

- мотор колесо с входным диффузором и без него;

- вентиляторный модуль

Рабочее колесо

Рабочее колесо вентилятора с восемью загнутыми назад лопатками изготавливается из алюминиевого сплава (AIMg3) и статически и динамически сбалансированы вместе со ступицей рабочего колеса или двигателем с внешним ротором, используемым в соответствии с уровнем качества G 2,5 / G 6,3 согласно DIN ISO. 21940-11. Направление вращения по часовой стрелке (со стороны входного диффузора).  Входной диффузор выполняется из оцинкованной стали и может быть снабжен измерителем производительности вентилятора (по запросу).

Подключение к электрической сети

Электрическое подключение через внешнюю клеммную коробку, класс защиты IP44. Номинальное напряжение питания электродвигателя вентилятора указано в маркировке. Допустимые отклонения напряжения от номинального:+/-10%. В стандартном исполнении вентиляторы поставляются без клеммной коробки (возможна по запросу). Длина электрического кабеля, выведенного из электродвигателя вентилятора , составляет: 68 см. для типоразмера двигателей 80 и 106; для типоразмера 137 и 165 - 88 см. Длина кабеля может быть увеличена по заказу.

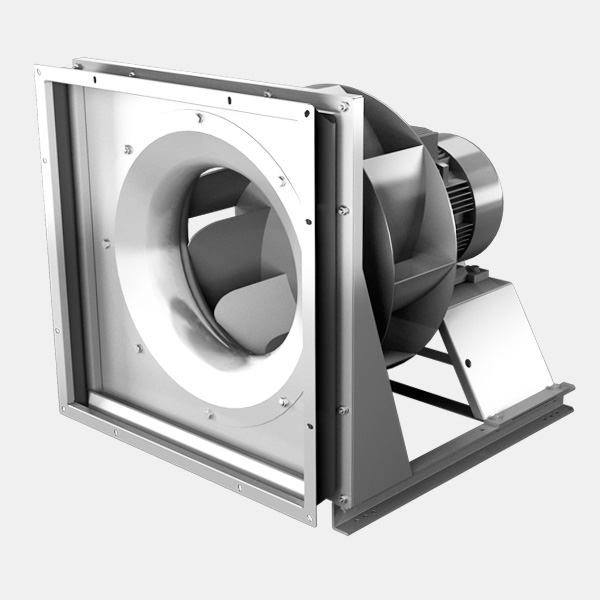

Вентиляторы типа «свободно-вращающееся колесо» (Тип: DKNB) с приводом от стандартного электродвигателя

Характеристики

  • максимальная производительность по воздуху: 60,000 м³/ч
  • диаметр рабочего колеса: 250 - 1000 мм
  • загнутые назад лопатки рабочего колеса
  • стандартные IEC двигатели
  • монтаж в любом положении
  • компактные размеры

» Описание

Общее описание

Модуль вентилятора с двигателем монтажа и опорной рамой. Вставляется во входной конус и регулируется для оптимальной глубины установки. Весь блок может быть установлен надемпфирующие элементы или пружины. Приводной двигатель типа IMB3 (версия IMB5 доступна по запросу). Вентиляторы типа DKHM были разработаны специально для использования в качестве компонентов приточных установок, центральных кондиционеров и других установок обработки воздуха. Рабочие колеса вентиляторов были спроектированы с целью достижения высокого КПД в широком диапазоне скоростей, с высокой удельной мощностью при максимально низком уровне шума. Для этого здесь применяется особая конфигурация лопаток. Вентиляторы предназначены для перекачки воздуха и других неагрессивных газов или паров.

Электродвигатель

Вентиляторы комплектуются стандартными трехфазными синхронными двигателями IEC в исполнении IMB3 или IMB5. Электродвигатели имеют класс защиты от внешних воздействий IP 55, характеристики электропитания 400В/50 Гц и класс изоляции обмоток F. Как правило применяются электродвигатели в конструктивном исполнении IBM 55. Двигатели применимы для работы в паре с преобразователем частоты, регулирующим скорость вращения электродвигателя путем изменения частоты тока. По заказу вентиляторы (до типоразмера 630) могут оснащаться электродвигателями со встроенными преобразователями частоты.

Все двигатели имеют термисторы PTC, вставленные в обмотку (двигатели с термоконтактами по запросу), которые автоматически контролируют температуру обмотки двигателя. При правильном подключении они защищают двигатель от перегрузки, выхода из строя сетевой фазы, блокировки двигателя и высоких температур.

Подключение к электрической сети

Приводные двигатели оснащены кабелем. В стандартном исполнении электродвигатель вентилятора имеет клеммную коробку (класс защиты IP44). Для подключения вентилятора в сеть рекомендуется использовать устройство управления и коммутации типа MSD 1K.

Управление скоростью

Скорость вращения изменяется с помощью преобразователя частоты. Максимальная частота не должна превышать предельного значения (fmax), во избежание перегрева, и срабатывания датчика температуры. Частота отсечки, регулируемая на преобразователе частоты, составляет 50 Гц для стандартных двигателей IEC и 60 Гц для двигателей NEMA. В случае аварийной службы или отказа преобразователя частоты все вентиляторы могут работать от сети 400 В, 50 Гц или 460 В, 60 Гц соответственно. Когда двигатели работают от преобразователя частоты, максимальная скорость увеличения напряжения 500 В / мкс не должна превышаться.
