Вентиляторы UNOBOX

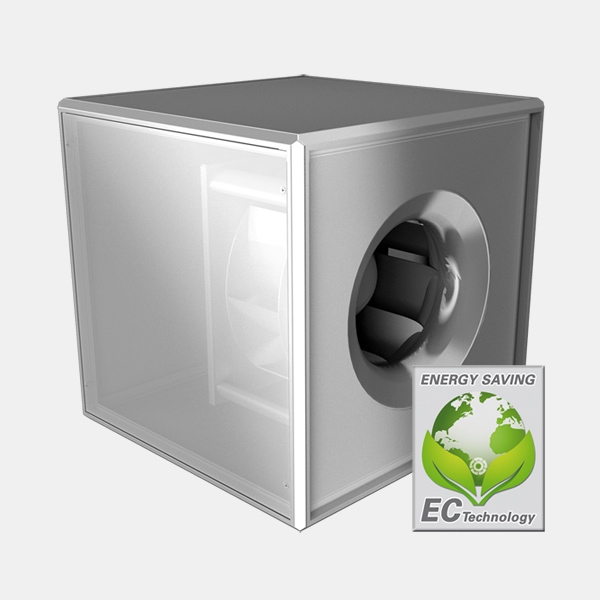

EC Unobox

Характеристики

максимальная производительность по воздуху: 19500 м³/ч
диаметр рабочего колеса: 315 - 710 мм
высокоэффективные EC технологии
интегрированная система управления (EC контроллер)
регулирование скорости в диапазоне от 0 до 100%
рабочее колесо с загнутыми назад лопатками
отсутствие конденсата благодаря двухкамерному профилю
подача воздуха в любом направлении
предельно низкий уровень шума

» Описание

Корпус

Несущие рамы корпуса представляют собой двухкамерные алюминиевые профили с углами из пластика и 20-миллиметровые двустенные оцинкованные стальные панели, изолированные негорючими, шумо- и теплоизоляционными матами из стекловолокна. Это исключает образование конденсата на поверхности вентилятора. В стандартном исполнении корпус открыт напротив колеса (прямой поток воздуха). Направление воздушного потока изменяется в любом направлнеии простой сменой положения одной панели. Это дает широкие возможности адаптации к любым условиям установки. Возможна установка вентилятора на открытом воздухе с дополнительными аксессуарами, такими как защита от дождя, крышка выпускного отверстия и т.д. Все пластиковые компоненты и кабели устойчивы к длительному ультрафиолетовому излучению.

Крыльчатка

В вентиляторах типа UNO...G спользуются высокоэффективные алюминиевые рабочие колеса с загнутыми назад лопатками. Рабочие колеса приводятся в действие энергосберегающим ЕС-двигателем с внешним ротором, установленным в крыльчатке. вся система сбалансирована по классу G 2,5 по DIN/ISO 1940 статически и динамически.

Подключение к электрической сети

Интегрированная защита двигателя представлена реле аварийной сигнализации. Электрическое соединение для типоразмера 50 находится на внешней клеммной коробке, а для габарита 67 - непосредственно в клеммном отсеке (для этого предусмотрена кабельная разводка). В версии «управление без обратной связи» скорость регулируется с помощью сигнала 0-10 В или потенциометра (дополнительный аксессуар).

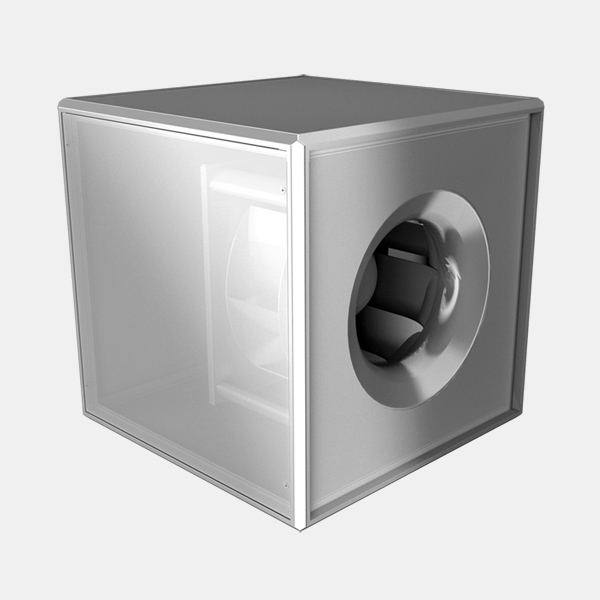

Unobox (Тип: UNO)

Характеристики

максимальная производительность по воздуху: 18000 м³/ч
диаметр рабочего колеса: 355 - 710 мм
отсутствие конденсата благодаря двухкамерному профилю
рабочее колесо с загнутыми назад лопатками
регулировка скорости с помощью трансформатора
подача воздуха в любом направлении
предельно низкий уровень шума

» Описание

Корпус

Несущие рамы корпуса представляют собой двухкамерные алюминиевые профили с углами из пластика и 20-миллиметровые двустенные оцинкованные стальные панели, изолированные негорючими, шумо- и теплоизоляционными матами из стекловолокна. Это исключает образование конденсата на поверхности вентилятора. В стандартном исполнении корпус открыт напротив колеса (прямой поток воздуха). Направление воздушного потока изменяется в любом направлнеии простой сменой положения одной панели. Это дает широкие возможности адаптации к любым условиям установки.

Крыльчатка

Загнутые назад крыльчатки с пластиковыми лопатками на опорным стальном диске применяются до размера 450. Начиная с размера 500 используются высокопроизводительные алюминиевые крыльчатки. Рабочее колесо смонтировано непосредственно на приводном электродвигателе и отбалансировано вместе с ним соответственно классу качества G 2,5 по DIN/ISO 1940.

Подключение к электрической сети

В стандартном исполнении подключение производится через клеммную коробку на передней части двигателя. Силовой кабель может быть заказан отдельно.

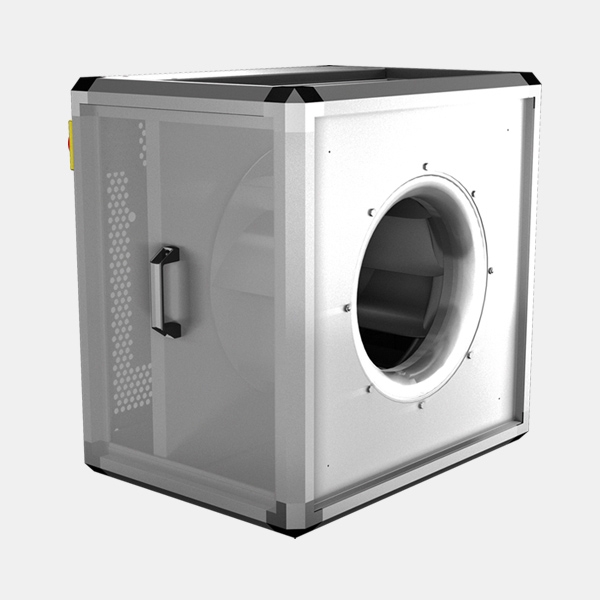

Unobox-ME (Тип: UNO-ME)

Характеристики

максимальная производительность по воздуху: 20000 м³/ч
диаметр рабочего колеса: 355 - 630 мм
возможна транспортировка сред с высокой температурой
рабочее колесо с загнутыми назад лопатками
съемные панели для легкой чистки
двигатель вынесен из потока
возможность выброса воздуха в любом направлении
встроенная аварийная остановка

» Описание

Корпус

Несущие рамы корпуса представляют собой двухкамерные алюминиевые профили с углами из пластика и 20-миллиметровые двустенные оцинкованные стальные панели, изолированные негорючими, шумо- и теплоизоляционными матами из стекловолокна. Это исключает образование конденсата на поверхности вентилятора. В стандартном исполнении корпус открыт напротив колеса (прямой поток воздуха). Направление воздушного потока изменяется в любом направлнеии простой сменой положения одной панели. Это дает широкие возможности адаптации к любым условиям установки.

Крыльчатка

Загнутые назад крыльчатки с пластиковыми лопатками на опорным стальном диске применяются до размера 450. Начиная с размера 500 используются высокопроизводительные алюминиевые крыльчатки. Рабочее колесо смонтировано непосредственно на приводном электродвигателе и отбалансировано вместе с ним соответственно классу качества G 2,5 по DIN/ISO 1940.

Подключение к электрической сети

В стандартном исполнении подключение производится через клеммную коробку на передней части двигателя. Силовой кабель может быть заказан отдельно.
