Осевые вентиляторы Rosenberg

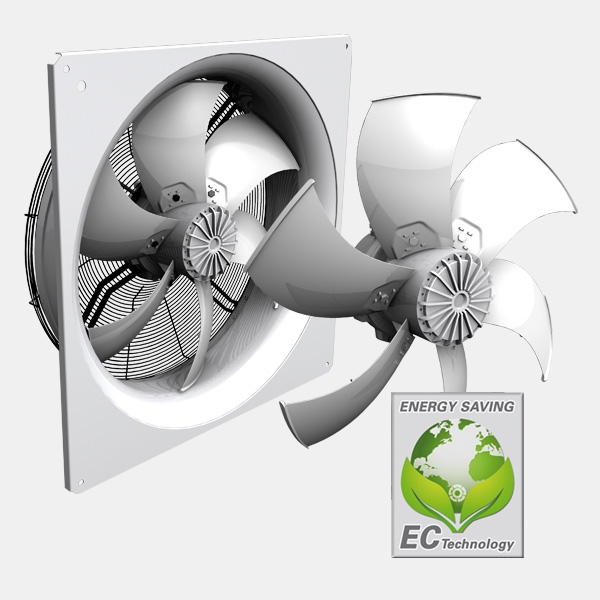

EC Осевые вентиляторы (Типe: AKFG)



Характеристики

  • максимальная производительность по воздуху: 32000 м³/ч
  • диаметр рабочего колеса: 560 - 1000 мм
  • быстрый запуск
  • 5-лопастной вентилятор с лопастями серповидной формы из литого алюминия
  • высокоэффективные EC технологии
  • интегрированная система управления (EC контроллер)
  • плавное регулирование скорости от 0 до 100%

» Описание

Применение

Воздухонагреватели, тепловые насосы, конденсаторы, охлаждающие устройства, испарители и чиллеры

Особенности

Осевые вентиляторы Rosenberg отличаются улучшенными и оптимизированными по уровню шума лопастями. В сочетании с двигателями с электронной коммутацией (EC или ECM) образуют оптимизированный по конструкции вентиляторный блок с высоким КПД. Быстрый запуск обеспечивается за счет интегрированных компонентов.

Вентиляторы могут комплектоваться двигателями EC типоразмеров G9, V8, GD84, GD112 и GD150.

Благодаря использованию радиальных шарикоподшипников, закрытых с обеих сторон, со специально подобранной консистентной смазкой, гарантируется бесшумная работа без обслуживания. Изоляция обмотки соответствует тепловому классу F.В соответствие со стандартом EN 60034-30 ЕС-двигатель Rosenberg имеет класс эффективности IE4.

Серповидная форма лопастей рабочего колеса вентилятора обеспечивает пониженный шум при работе.

Защитная решетка

Вентиляторы могут быть укомплектованы защитной решеткой, предохраняющей рабочее колесо вентилятора от попадания сторонних предметов и служащей основой для крепления вентилятора.

Входной диффузор

Вентилятор также может оснащаться входным диффузором, как стандартных размеров, так и по чертежам заказчика.

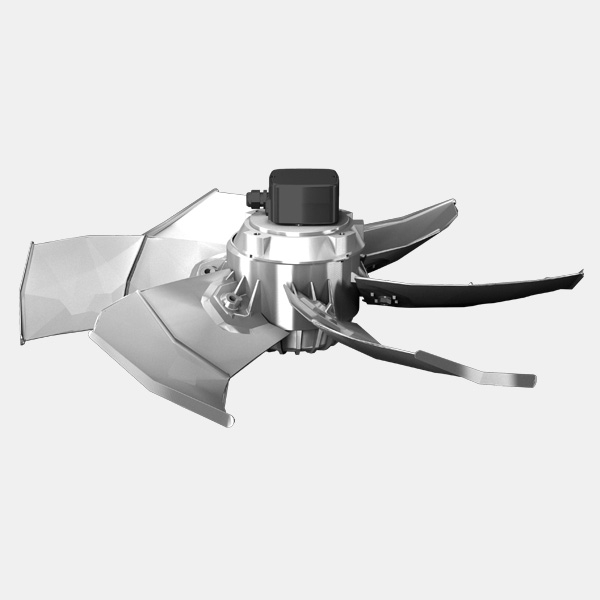

Осевые вентиляторы (Тип: AKFD)

Характеристики

  • максимальная производительность по воздуху: 24000 м³/ч
  • диаметр рабочего колеса: 560 - 1000 мм
  • быстрый запуск
  • 5/6-лопастной вентилятор с лопастями серповидной формы из литого алюминия
  • асинхронный двигатель с внешним ротором
  • 2 варианта поставки: с клеммной коробкой и без нее (электрический кабель выведен)
  • класс защиты двигателя IP54, тепловой класс F

» Описание

Осевые вентиляторы Rosenberg отличаются улучшенными и оптимизированными по уровню шума лопастями. В сочетании с двигателями с электронной коммутацией (EC или ECM) образуют оптимизированный по конструкции вентиляторный блок с высоким КПД. Быстрый запуск обеспечивается за счет интегрированных компонентов.

Серповидная форма лопастей рабочего колеса вентилятора обеспечивает пониженный шум при работе.

Благодаря использованию радиальных шарикоподшипников, закрытых с обеих сторон, со специально подобранной смазкой, гарантируется бесшумная работа без обслуживания. Изоляция обмотки соответствует тепловому классу F. В соответствие со стандартом EN 60034-30 ЕС-двигатель Rosenberg имеет класс эффективности IE4.

Защитная решетка

Вентиляторы могут быть укомплектованы защитной решеткой, предохраняющей рабочее колесо вентилятора от попадания сторонних предметов и служащей основой для крепления вентилятора.

Входной диффузор

Вентилятор может оснащаться входным диффузором стандартных размеров квадратного сечения, или изготовленным по чертежам заказчика.

Осевые вентиляторы (Тип: AKSE / AKSD)



Характеристики

  • максимальная производительность по воздуху: 28000 м³/ч
  • диаметр рабочего колеса: 315 - 900 мм
  • асинхронный электродвигатель с внешним ротором
  • лопасти серповидной формы
  • 2 варианта поставки: с клеммной коробкой и без нее (электрический кабель выведен)
  • класс защиты двигателя IP54, тепловой класс F

» Описание

Применение

Осевые вентиляторы типа AKSE / AKSD были разработаны специально для использования в качестве компонентов для воздухонагревателей, тепловых насосов, конденсаторов, охлаждающих устройств, испарителей, чиллеров и другого климатического оборудования.

Описание

Серповидная форма лопастей рабочего колеса осевого вентилятора обеспечивает пониженный шум при работе во всем диапазоне рабочих скоростей.  Лопасти выполнены из следующих материалов:

от 350 до 450
из листовой стали
от 450N до 630
из листового алюминия
от 710 до 1000
из литого алюминия

Защитная решетка

Вентиляторы могут быть укомплектованы защитной решеткой, предохраняющей рабочее колесо вентилятора от попадания сторонних предметов и служащей основой для крепления вентилятора.

Входной диффузор

Вентилятор может оснащаться входным диффузором стандартных размеров квадратного сечения, или изготовленным по чертежам заказчика.

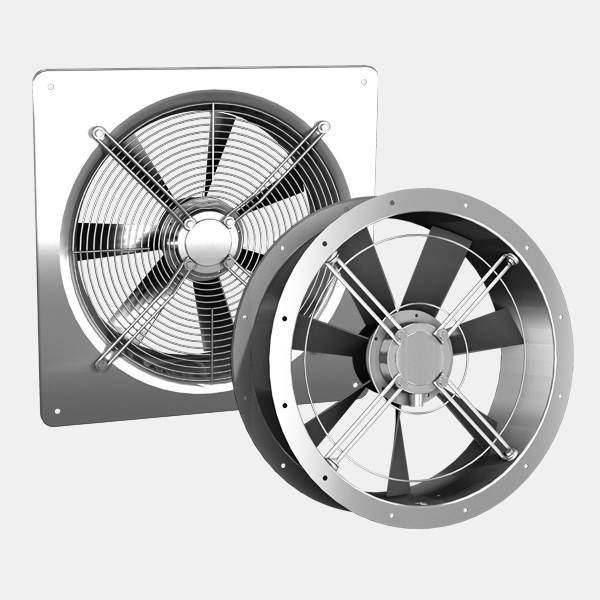

Осевые вентиляторы (Тип: ER/DR и EQ/DQ)

Характеристики

  • максимальная производительность по воздуху: 34000 м³/ч
  • диаметр рабочего колеса: 200 - 1000 мм
  • асинхронный электродвигатель с внешним ротором
  • малая монтажная ширина
  • возможность универсального применения
  • возможность ступенчатого и плавного регулирования в диапазоне 0 - 100%
  • в серийном исполнении обеспечена защита электродвигателя с помощью термореле

» Описание

Высокоэффективные осевые вентиляторы типа ER/DR и EQ/DQ с квадратной настенной панелью широко применяются в системах вытяжной вентиляции спортивных залов, офисных центров, цехов и складских помещений, плавательных бассейнов и административных зданий. Их основное предназначение бесперебойная подача большого количества воздуха при малых и средних аэродинамических сопротивлениях. Осевые вентиляторы с расположенными с обеих сторон монтажными фланцами используются преимущественно для монтажа в круглых и прямоугольных каналах систем вентиляции, кондиционирования, холодильной и сушильной техники.

Корпус

Корпуса высокоэффективных осевых вентиляторов выполнены из оцинкованной листовой стали с синтетическим покрытием, полученным нанесением порошка в электростатическом поле.

модель EQ/DQ:
с квадратной пластиной
модель ER/DR:
двусторонний круглый фланец для монтажа воздуховодов

Крыльчатка

Рабочее колесо сбалансированно с электродвигателем согласно европейскому стандарту G 2,5 по DIN/ISO 1940. В мощных осевых вентиляторах используются рабочие колеса с лопатками особой формы для обеспечения необходимых аэродинамических качеств. Лопатки изготавливаются изоцинкованной листовой стали, пластика или алюминия, в зависимости от типоразмера изделия:

с размера 200 до 300
лопасти изготовлены из оцинкованной листовой стали с лаковым покрытием
с размера 315 до 630-6
лопасти изготовлены из пластика
с размера 630-4 до 1000
лопасти изготовлены из литого алюминия

Электродвигатели

с размера 200 до 300
класс защиты IP44
с размера 315 до 1000
класс защиты IP54
Подключение к электрической сети осуществляется с помощью прилагаемой, но не подсоединенной клеммной коробки со степенью защиты IP 44

В вентиляторах типа ER/DR и EQ/DQ применяются двигатели с внешним ротором и защитой от тепловой перегрузки. Привод от двигателя с внешним ротором отличается компактным дизайном. Двигатель смонтирован внутри крыльчатки, что обеспечивает ему оптимальный температурный режим. Шарикоподшипники установлены с обеих сторон с нанесением смазки для продленного срока эксплуатации. Двигатели с внешним ротором характеризуются предельно низким пусковым током. Обмотки соответствуют тепловому классу F и имеют стандартную пропитку от влаги.

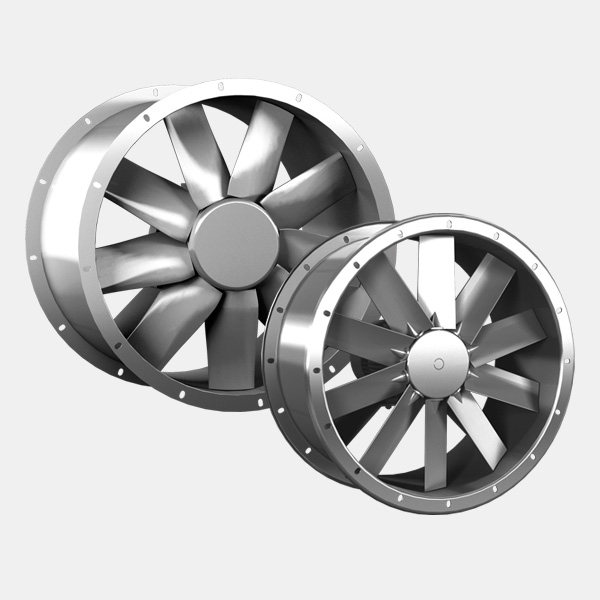

Осевые вентиляторы (Тип: AND / ANDB)

Характеристики

  • максимальная производительность по воздуху: 85000 м³/ч
  • диаметр рабочего колеса для AND: 400 - 710 мм
  • диаметр рабочего колеса для ANDB: 560 - 1000 мм
  • стандартные трехфазные IEC двигатели
  • возможность установки в вертикальном и горизонтальном положениях

» Описание

Осевые вентиляторы покрывают широкий спектр производительности благодаря изменению соотношений втулки , количеству лопаток и возможности варьировать угол поворота лопаток рабочего колеса. Осевые вентиляторы AND/ ANDB могут обеспечивать производительность до 85.000 м3 /ч и напор 1200 Па. Допустимые температуры перемещаемой среды являются от -20°С до +40°С (температура ограничивается изготовителями электродвигателей; для более высоких температур до 100°С по запросу поставляются специальные электродвигатели).

Корпус

Корпус вентилятора в стандартном исполнении изготавливается из оцинкованной листовой стали. По запросу корпусы могут быть выполнены с покрытием. Корпуса могут быть оборудованы дверцей для доступа к электродвигателю или рабочему колесу. Корпус с фланцем обеспечивает простое подсоединение вентилятора к системе воздуховодов.

Двигатели

Применяются трехфазные 2-, 4-, 6- или 8-полюсные IES-двигатели конструкции В3, класс защиты IP55, класс изоляции F.

Крыльчатка

Рабочие колеса осевых вентиляторов сбалансировано с классом качества G 6,3 согласно DIN ISO 1940. Алюминиевые ступицы рабочего колеса, отлитые под давлением, состоят из двух частей и имеют устройства для легкого демонтажа рабочего колеса. Лопатки могут быть установлены в ступицу под разным углом. Для установки предусмотрена шкала делений с шагом в 5 градусов.

Модель AND

Для типоразмеров 400-710 в ступицу могут быть вмонтированы 5 или 10 лопаток;

Для типоразмеров 500, 630 и 710 7 или 14 лопаток;

Модель ANDB

Для типоразмеров 560-800, в ступицу могут быть вмонтированы 6 или 9 лопаток;

Для типоразмеров 900 и 100 5 или 10 лопаток;

Электродвигатели

Кабель электродвигателя, проходящий через корпус, не подключен. По желанию заказчика клеммная коробка может быть установлена на корпусе или поставляться отдельно. В качестве аксессуаров предлагаются входные сопла, защитная решётка, стойки, манжеты с двумя стальными фланцевыми кольцами, виброгасители и фланцевые кольца отдельно.
