Центробежные вентиляторы Rosenberg с загнутыми вперед лопастями

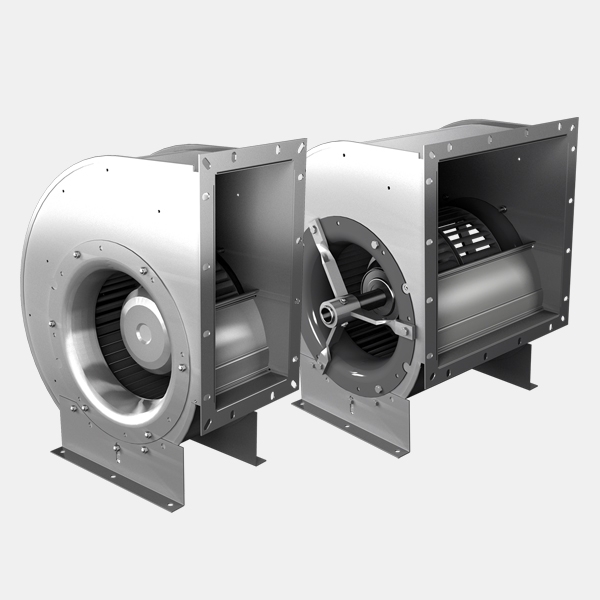

Центробежные вентиляторы; лопасти загнуты вперед

Характеристики

  • максимальная производительность по воздуху: до  15000 м³/ч
  • диаметр рабочего колеса: 180 - 400 мм
  • корпус из оцинкованной листовой стали
  • класс защиты двигателя: IP54
  • тепловой класс: F
  • асинхронный двигатель с внешним ротором
  • загнутые вперед лопатки рабочего колеса
  • опорные лапы можно переставлять каждые 90°
  • выведенный наружу кабель электродвигателя
  • защита двигателя на термоконтактах
  • скорость вращения регулируется с помощью трансформатора
  • число оборотов вентилятора изменяется в зависимости от суммарного давления

» Описание

Вентиляторы E/DRA... применяются в системах вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений.

Центробежные радиальные вентиляторы большой мощности разработаны специально для современных систем вентиляции и кондиционирования воздуха и предназначены для подачи воздуха с малым содержанием пыли, а также низкоагрессивных газов и паров. Типоразмеры соответствуют стандартизованному типовому ряду R20 по DIN 323. Обозначение типоразмера радиального вентилятора соответствует наружному диаметру рабочего колеса. Присоединительные размеры входа и выхода являются стандартными и соответствуют DIN 24 155, лист 2, или DIN 24 159, лист 3.


Корпус

Корпус вентилятора изготовлен из оцинкованной листовой стали, одностороннего и двустороннего всасывания, в классической форме "улитка". В боковых частях корпуса имеются отверстия для крепления лап, которые можно фиксировать через каждые 90º.

до размера 400
корпус имеет спиральную форму
с размера 450
корпус имеет прямоугольную форму
Исполнение ERA
одностороннего всасывания
Bсполнение DRA
двустороннего всасывания

Крыльчатка

Крыльчатки с вперед загнутыми лопатками из оцинкованной стали, смонтированы непосредственно на внешнем роторе электродвигателя и сбалансированы с ним по двум плоскостям в соответствии с классом качества G2,5 по DIN/ISO 1940.

Электродвигатели

Степень защиты IP 54 с усиленной защитой от влаги, класс изоляции F, защита двигателя на термоконтактах. Клемная коробка имеет степень защиты IP 44 и прилагается к вентилятору. Шарикоподшипники, закрыты с двух сторон, имеют смазку для длительной эксплуатации.

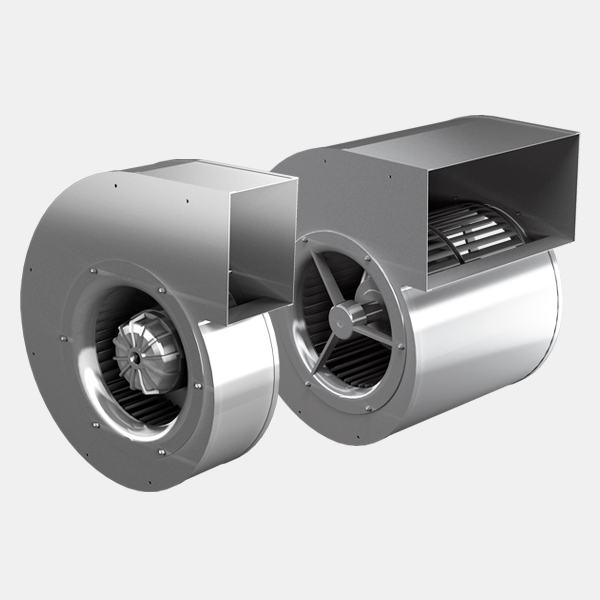

Центробежные вентиляторы со скользящими характеристиками

Характеристики

  • максимальная производительность по воздуху: 12000 м³/ч
  • диаметр рабочего колеса: 249 - 399 мм
  • класс защиты двигателя: IP54
  • тепловой класс: F
  • изменение скорости вращения в зависимости от сумарного давления
  • крайне низкий пусковой ток
  • корпус из оцинкованной листовой стали
  • асинхронный двигатель с внешним ротором
  • загнутые вперед лопатки рабочего колеса
  • защита двигателя на термоконтактах
  • скорость вращения регулируется с помощью трансформатора

» Описание

Благодаря применению специально сконструированных электродвигателей с внешним ротором, имеющих большое сопротивление, и центробежных рабочих колес с загнутыми вперед лопатками, был разработан типовой ряд центробежных вентиляторов с очень высоким скольжением. Рабочая характеристика электродвигателя с внешним ротором адаптируется к нагрузке, благодаря чему число оборотов вентилятора плавно меняется в зависимости от суммарного давления.

Корпус

Корпус из оцинкованной листовой стали в классической форме "улитка". По желанию заказчика, может быть выполнена облицовка из синтетического материала.

модель - ERA
одностороннее всасывание (E)
модель - DRA
двустороннее всасывание (D)

Крыльчатка

Крыльчатки с вперед загнутыми лопатками из оцинкованной стали, смонтированы непосредственно на внешнем роторе электродвигателя и сбалансированы с ним по двум плоскостям в соответствии с классом качества G2,5 по DIN/ISO 1940.

Электродвигатели

Степень защиты IP 54 с усиленной защитой от влаги, класс изоляции F, защита двигателя на термоконтактах. Клемная коробка имеет степень защиты IP 44 и прилагается к вентилятору. Шарикоподшипники, закрыты с двух сторон, имеют смазку для длительной эксплуатации.

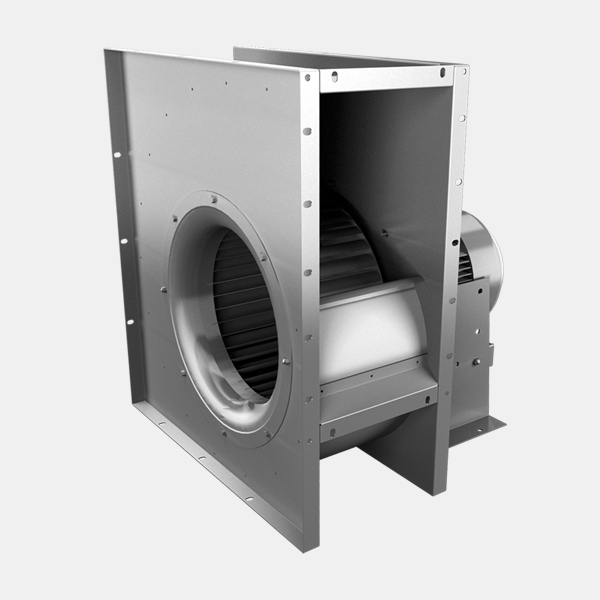

Центробежные вентиляторы с мотором IEC ; лопасти загнуты вперед

Характеристики

  • максимальная производительность по воздуху: 11000 м³/ч
  • диаметр рабочего колеса: 200 - 450 мм
  • корпус из оцинкованной листовой стали
  • загнутые вперед лопасти рабочего колеса
  • левого и правого вращения
  • синхронный электродвигатель, степень защиты IP55, тепловой класс F
  • клеммная коробка установлена на двигателе, имеет степень защиты IP55
  • возможно управление с помощью частотного регулятора
  • защита двигателя с помощью PTC терморезисторов

» Описание

Корпус

Корпус вентилятора изготовлен из оцинкованной листовой стали. Боковые части и улитка из листовой стали соединены друг с другом при помощи заклепок. На вентиляторах типоразмера 200 электродвигатели закреплены c помощью фланцев. Начиная с типоразмера 225, электродвигатели монтируются на консоли. Возможна установка дополнительной пластиковой облицовки по запросу.

Крыльчатка

Рабочее колесо смонтированно на вале IEC двигателя и сбалансированно вместе с ним согласно классу качества G 2,5 по DIN ISO 1940.

Электродвигатели

Степень защиты IP55, расположен вне потока воздуха на стабильной опорной конструкции. Клеммная коробка имеет степень защиты IP55 и смонтированная на двигателе.
