Общие данные

Air Handling Units AIRBOX

Требования к вентиляционным системам для разных отраслей существенно отличаются. Как правило, достаточно обычной приточно-вытяжной вентиляции. Но в некоторых случаях к системе вентиляции предъявляются жесткие требования к параметрам температуры, влажности и чистоты воздуха.


Приточно-вытяжные установки Rosenberg серии Airbox имеют модульную конструкцию, что позволяет произвести рачсет и сборку установки с учетом требований клиента. Таким образом, подходящее решение может быть подобрано быстро и на высоком технологическом уровне.

Вентиляционные установки от Rosenberg обеспечивают чистоту при комфортной температуре воздуха, удовлетворяя любым требованиям - от серийного строительства до высокотехнологичного производства. Установки Rosenberg имеют класс энергопотребления А+ и отвечают самым высоким стандартам качества. Мы можем предложить различные варианты решений для построения систем вентиляции: наружного размещения, взрывозащищенные, для эксплуатации в агрессивных средах или гигиенически сертифицированные ILH модели.

Обзор вентиляционных установок Airbox

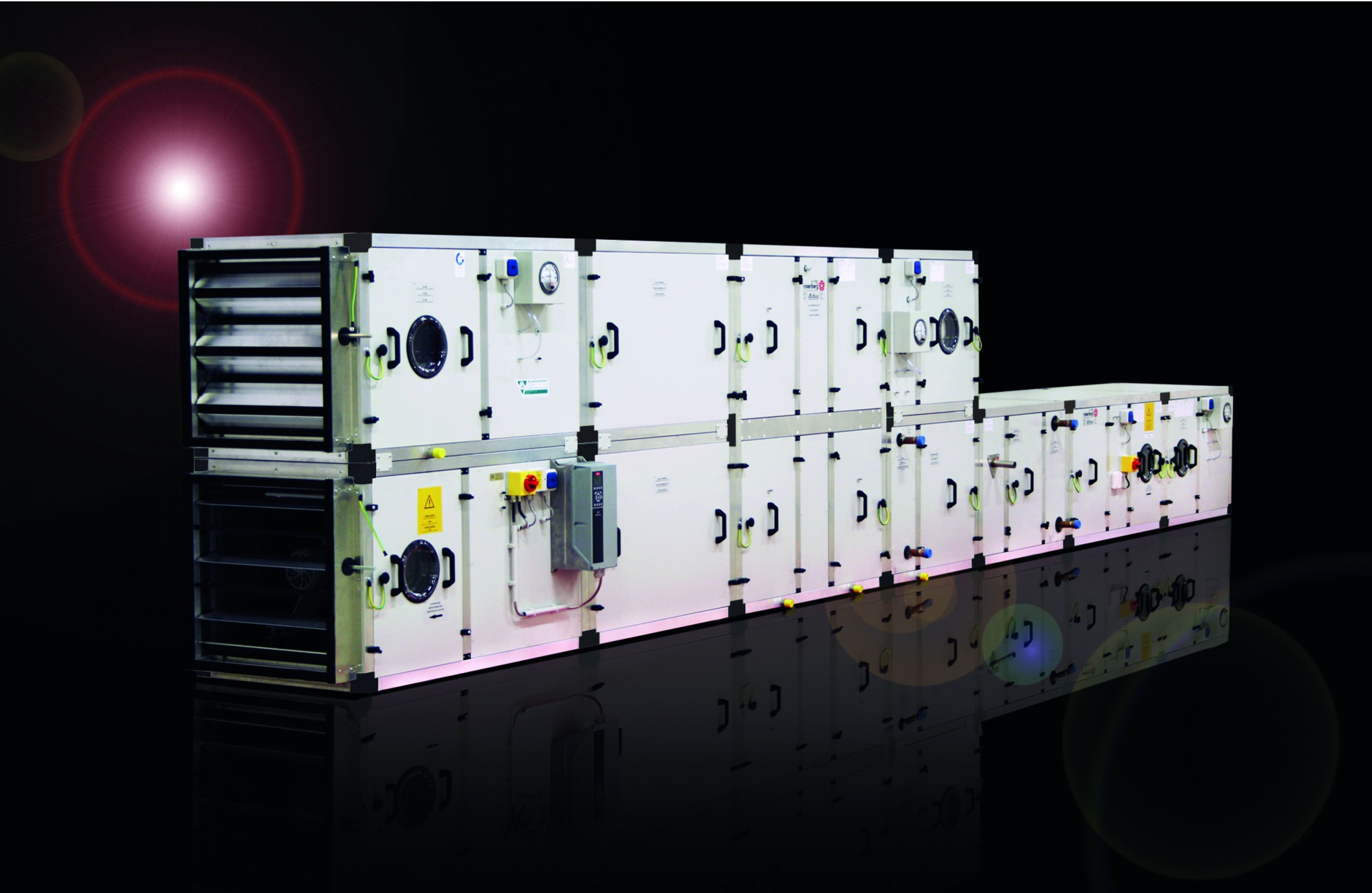

Климатические установки Airbox имеют каркасную конструкцю, изготовленную из алюминиевого (серия А20) или стального (серии S40, S60 и T60) профиля, на котором смонтированы трехслойные звуко- и теплоизолирующиме панели. Все компоненты установки, начиная от каркаса и толщины панелей до внутреннего оборудования (вентиляторы, фильтры, теплообменники, и т.д.), подбираются исходя из пожеланий заказчика.

Климатические установки Airbox бескаркасной конструкции (серия F40)

Установки серии F40 разработаны по бескаркасной технологии. Панели крепятся непосредственно друг к другу, образуя абсолютно гладкие поверхности внутри установки, что необходимо для гигиенически сертифицированных ILH решений.

Обзор типовых серий установок Airbox

В основе установок Airbox серий A20, S40, S60, T60 - каркасная конструкция из алюминиевых (серия А20) или оцинкованых стальных катанных профилей. В конструкции применяютя Угловые элементы из литого алюминиевого сплава или пластика. В установках типа A20 для трехслойных панелей корпуса в качестве  тепло- звукоизоляционного материалаиспользуется стекловата. В остальных сериях (S40, S60, T60) применяется минеральная вата. Установки доступны как в стандартном исполнении (корпус и каркас из оцинкованной стали), так и в любых вариантах под заказ - нержавеющая сталь, алюминий, оцинкованная сталь окрашенная в желаемый цвет. Для модулей небольших размеров разной высоты (100, 300, 500 мм) опорная рама изготавливается из оцинкованного гнутого стального листа. Модули большего размера имеют сварную опорную раму из оцинкованного или грунтованного стального профиля (или из нержавеющей стали по желанию заказчика).



 Серия AIRBOX-A20 AIRBOX-F40 AIRBOX-S40 AIRBOX-S60 AIRBOX-T60
Толщина панелей: 20мм 40мм 40мм 60мм 60мм
Каркас:

Алюминиевый профиль

(толщина 3мм)

Безрамная конструкция

Стальной оцинкованный профиль

(толщина 1,5мм), по заказу из нержавеющей стали

Стальной оцинкованный профиль

(толщина 1,5мм)

Алюминиевый профиль (толщина 1,5мм) термически разделен.

Энергетическая эффективность

Нормы DIN EN 13053, разработанные RTL (Немецкой ассоциацией производителей вентиляционного оборудования), определяющие эффективность климатического оборудования, определяются основными параметрами: классу скорости воздуха в поперечном сечении установки, классу энергопотребления вентилятора и классу эффективности рекуператора. Обозначения классов: «А+», «А», «В».

Согласно DIN EN 13053, скорость воздуха определяется девятью классами (V1-V9). Класс энергопотребления вентилятора определяется отношением  потребляемой электроэнергии и выдаваемой при этом производительности по воздуху и напоре по формуле для расчета значения этой характеристики и таблицу для определения класса энергопотребления вентилятора (Р1-Р7).

Для оценки установок с рекуператором, применяется класс энергоэффективности процесса рекуперации (Н1-Н6). В формуле расчета используется  коэффициент рекуперации для сухого воздуха и аэродинамическое сопротивлениерекуператора.

При разработке также мы рассчитывается удельная потребляемая мощность вентилятора SFP (Specific Fan Power), в соответствии со стандартом DIN EN 13779.

Расчеты и методология определения классов энергоэффективности реализованы в фирменном ПО для подбора климатических установок. Таким образом заказчик получает как полный расчет характеристик  подобранной  установки, так и информацию по классам энергоэффективности системы. Результаты расчета, выдаваемые ПО подбора, контролируются организацией TÜV SÜD на постоянной основе. Полная информация о упомянутых выше стандартах доступна на сайте организации: www.rlt-geraete.de.

При расчете установок серии S40 ПО подбора класс  энергоэффективности рассчитывается по стандарту Eurovent. Установки маркируются соответствующим знаком на производстве. Европейская ассоциация  производителей вентиляционного и холодильного оборудования (Eurovent)  сертифицирует продукции компаний-участников ассоциации, что позволяет им маркировать продукцию по стандартамEurovent, где А – самый высокий класс энергоэффективности, а Е – самый низкий. При определении класса эффективности учитывается множество факторов, включая скорость воздуха, температуру воздуха снаружи, потерю давления рекуператора, внешнюю потерю давления, КПД рекуператора и электрическую мощность вентилятора. Подробная информация - на сайте ассоциации:www.eurovent-certification.com.

» Классы эффективности в соответствии со стандартами RLT01

 Критерии A+ A B
Классы скоростей воздуха:
Без термической обработки V5 V6 V7
С обогревом и/или тепловой утилизацией V4 V5 V6
С другими функциями V2 V3 V5
Классы энергопроизводительности P2 P3 P4
Классы энергообмена (4,000 - 6,000 нормочасов/год) H1 H2 H3



» Классы скоростей воздуха в соответствии EN 13053 A1 (2011)

Класс Скорость [м/s]
V1 max. 1,6
V2 > 1,6 to 1,8
V3 > 1,8 to 2,0
V4 > 2,0 to 2,2
V5 > 2,2 to 2,5
V6 > 2,5 to 2,8
V7 > 2,8 to 3,2
V8 > 3,2 to 3,6
V9 > 3,6

Airbox F40

Конструкция корпуса

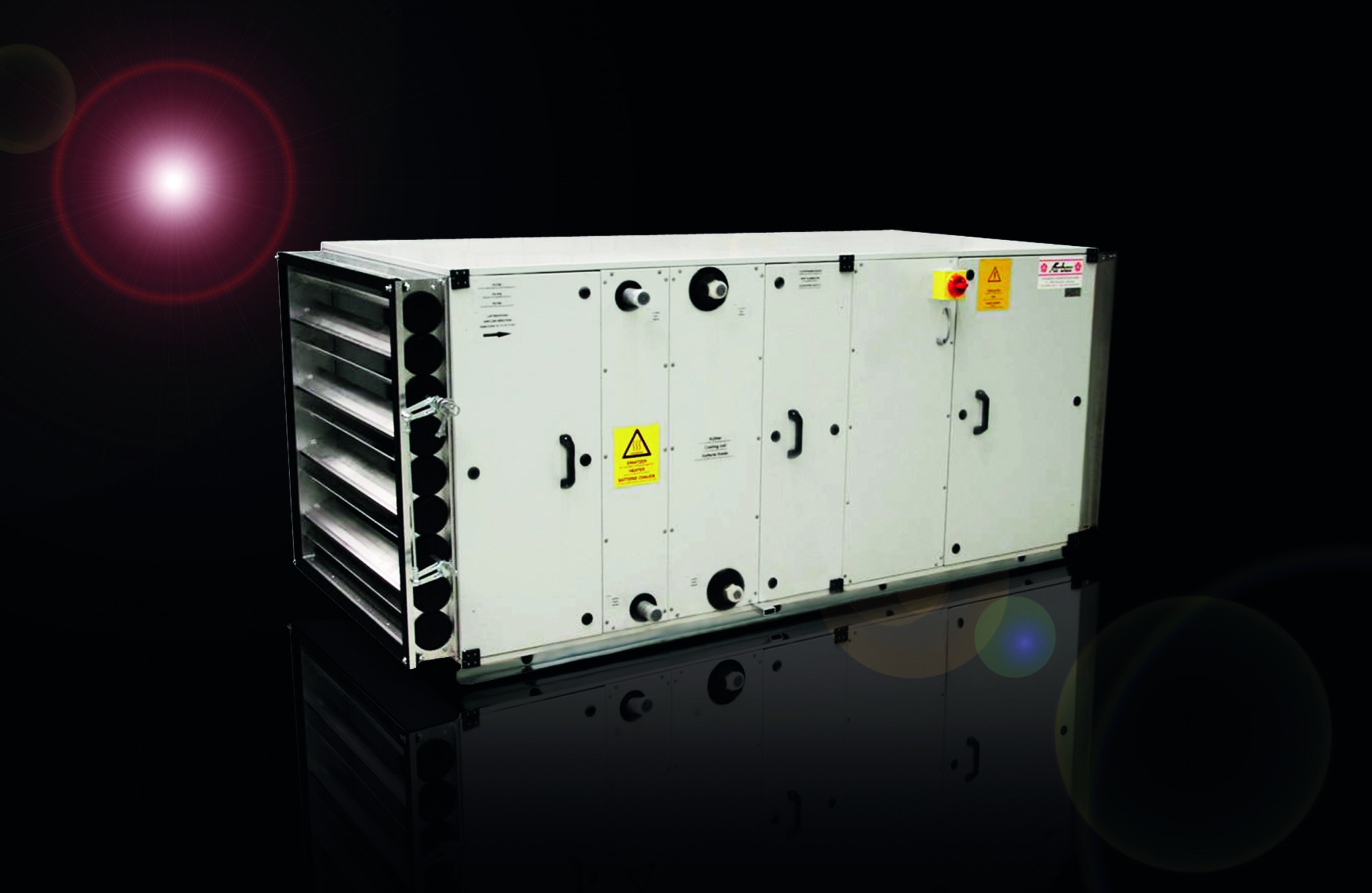

Airbox F40 - это недорогая альтернатива серии S40 с небольшими размерами до 13Q (внешний размер 1340 x 1340 мм). Главное их отличие корпуса серии F40 имеют бескаркасную конструкцию, что позволяет уменьшить стоимость оборудования. Панели корпуса серии F40 трехслойные, из двух листов оцинкованной стали и слоем теплоизоляции между ними. Толщина утеплителя боковой и верхней панелей 40 мм. Для плоских агрегатов с управлением снизу, нижняя панель также снабжена изоляцией толщиной 40 мм. Во всех остальных вариантах толщина изоляции нижней панели составляет 60 мм. Внутренние стороны устройства полностью гладкие. В стандартном исполнении для панелей используется стальной оцинкованный лист толщиной 1 мм. По запросу возможно производство панелей из оцинкованной стали с пластиковым покрытием, из нержавеющей стали V2A (1.4301) или алюминия AlMg3 отдельно для внешней и внутренней стороны. Стандартный цвет пластикового покрытия - светло-серый RAL 7035. Другие цвета RAL возможны по запросу. Минеральная вата, используемая в качестве тепло- и звукоизоляции, негорючая и частично приклеена к двустенной панели. Установки F40 сертифицированы Eurovent и соответствуют гигиеническим нормам VDI 6022.

Крепление панелей

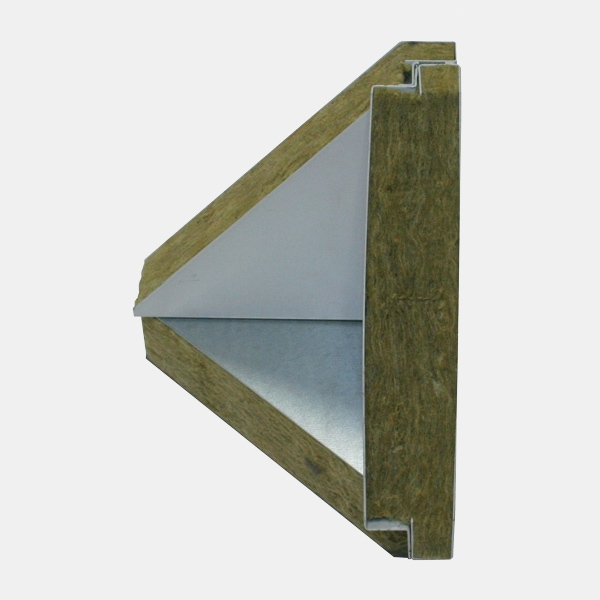

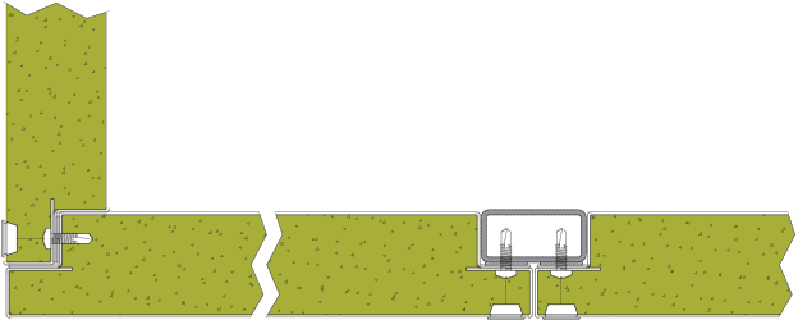

Панели установок серии F40 спроектированы с возможностью смещения друг относительно друга в точках соединения. Они крепятся снаружи с противоположных сторон  по внешним краям, что обеспечивает прочное соединение. Винты полностью утоплены в панели для обеспечения наилучших теплоизоляционных свойств. Отверстия во внешнем листе, необходимые для винтового соединения, плотно закрыты пластиковыми заглушками, устойчивыми к ультрафиолетовому излучению.

Соединение модулей

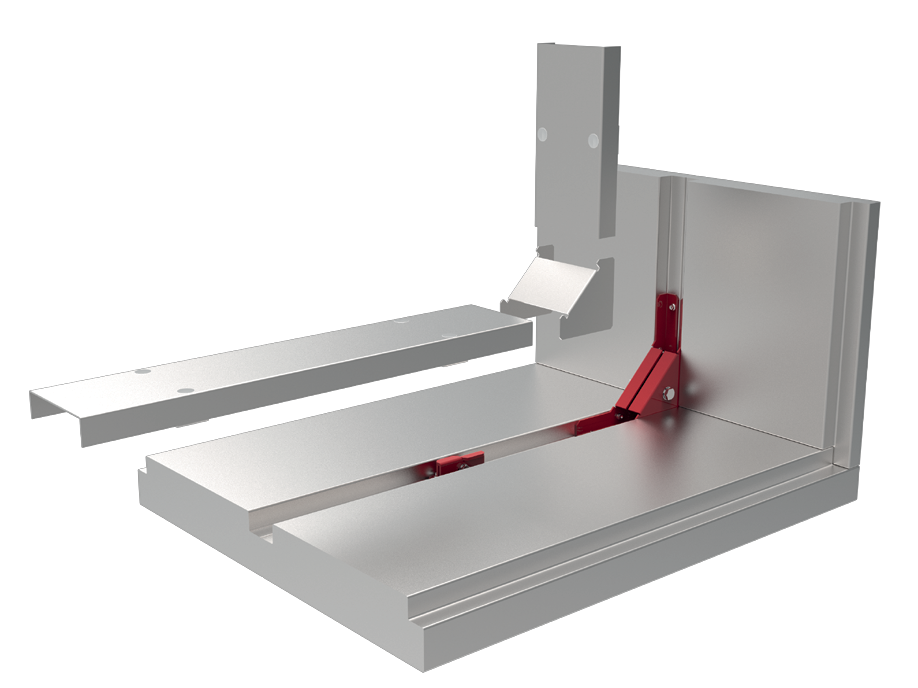

Модули снабжены фабричными уголками с отверстиями под комплектные болты. Герметизация стыков осуществляется с помощью U-образного профиля, что обеспечивает абсолютно гладкое соединение модулей. Резьбовые соединения стыка модуля закрываются пластиковыми заглушками для обеспечения соответсвия гигиеническим стандартам.

Airbox S40

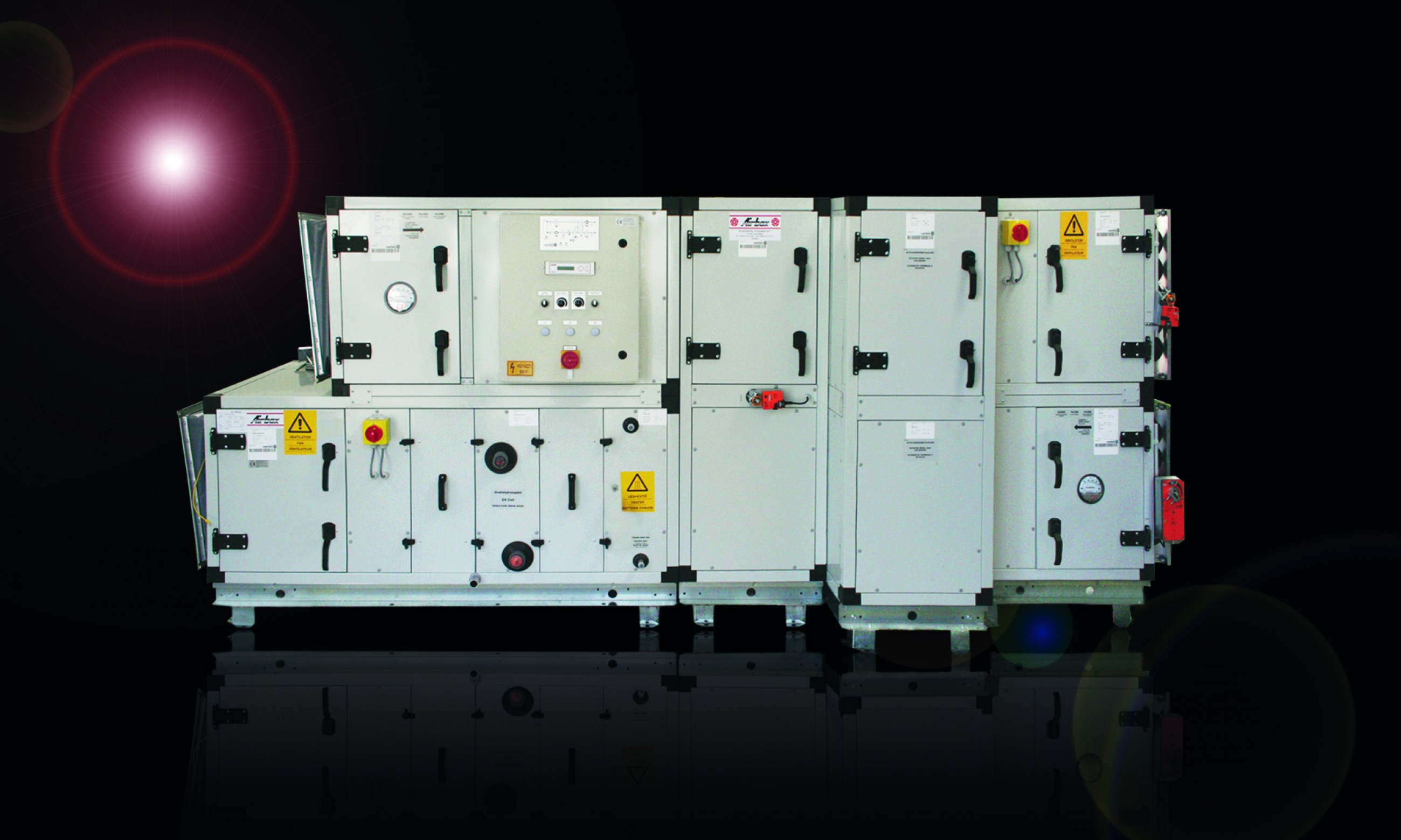

Конструкция корпуса

Каркас климатических установок серии S40 представляет собой элементы из оцинкованного стального профиля, соединяемые с помощью уголков из литого алюминия или армированного пластика. Алюминиевые уголки опционально оснащаются отверстиями с резьбой М20 для внешнего крепления корпуса. Все соединения каркаса герметизированы этиленпропиленовым каучуком (EPDM). В установках серии S40 применяются трехслойные панели корпуса - стенки из оцинкованного 1-мм стального листа и слой минеральной ваты толщиной 40-мм между ними.

Установки доступны как в стандартном исполнении (корпус из оцинкованной стали 1мм), так и в любых вариантах под заказ - нержавеющая сталь V2A (1.4031), алюминий AlMg3, лакокрасочное покрытие (стандартно светло-серый RAL7035, другие цвета по запросу).

Панели монтируются на саморезах и закрываются пластиковым колпачком, устойчивым к ультрафиолету. Благодаря разработанной конструкции обеспечивается отсутствие выступающих частей внутри и снаружи корпуса, и точное соединение элементов корпуса друг с другом. В серии S40 применяются несущий каркас толщиной 3мм, выполненный из листовой стали (для типоразмеров до 13Q), или сварной из оцинкованной стали (для больших типоразмеров).

Серия установок S40 сертифицирована по стандартам Европейской ассоциации производителей вентиляционного и климатического оборудования (EUROVENT), и отвечает всем санитарно-гигиеническим нормам, согласно VDI 6022, DIN 1946 T4 и Институтом гигиены воздуха ILH Berlin.

Особенности крепления панелей

Панели монтируются к каркасу на саморезах с герметизацией стыков уплотнительной лентой.

Особенности соединения модулей

Модули установок Airbox  S40 соединяются между собой с помощью  соединительных  уголков, на крепежных болтах (М8х110мм). Дополнительно на один из двух монтируемых модулей монтируется самоклеющаяся уплотнительная лента (40х3 мм) для надежного и герметичного соединения. Для установок типоразмеров от 13R и больше применяются дополнительные соединительные элементы.

Airbox S60

Конструкция корпуса

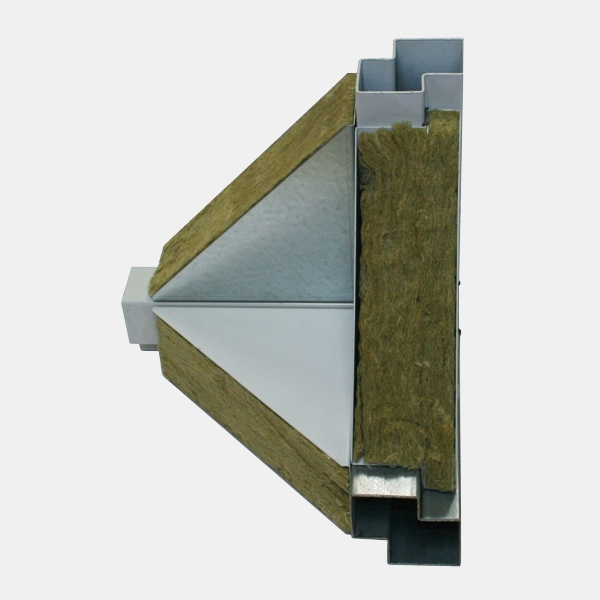

Каркас климатических установок серии S60 представляет собой элементы из оцинкованного стального профиля, соединяемые с помощью уголков из литого алюминия или армированного пластика. Алюминиевые уголки опционально оснащаются отверстиями с резьбой М20 для внешнего крепления корпуса. Все соединения каркаса герметизированы этиленпропиленовым каучуком (EPDM). В установках серии S60 применяются трехслойные панели корпуса - стенки из оцинкованного 1-мм стального листа и слой минеральной ваты толщиной 40-мм между ними.

Установки доступны как в стандартном исполнении (корпус из оцинкованной стали 1мм), так и в любых вариантах под заказ - нержавеющая сталь V2A (1.4031), алюминий AlMg3, лакокрасочное покрытие (стандартно светло-серый RAL7035, другие цвета по запросу).

Панели монтируются на саморезах и закрываются пластиковым колпачком, устойчивым к ультрафиолету. Благодаря разработанной конструкции обеспечивается отсутствие выступающих частей внутри и снаружи корпуса, и точное соединение элементов корпуса друг с другом. В серии S60 применяются несущий каркас толщиной 3мм, выполненный из листовой стали (для типоразмеров до 13Q), или сварной из оцинкованной стали (для больших типоразмеров).

Серия установок S60 сертифицирована по стандартам Европейской ассоциации производителей вентиляционного и климатического оборудования (EUROVENT), и отвечает всем санитарно-гигиеническим нормам, согласно VDI 6022, DIN 1946 T4 и Институтом гигиены воздуха ILH Berlin.

Особенности крепления панелей

Панели монтируются к каркасу на саморезах с герметизацией стыков уплотнительной лентой.

Особенности соединения модулей

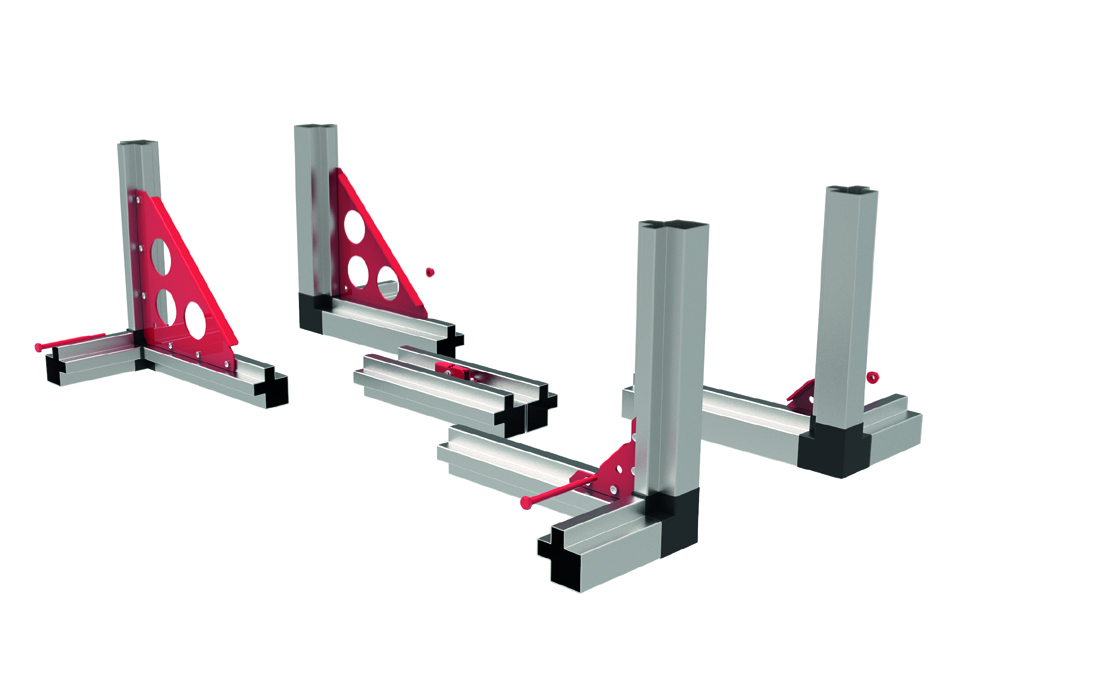

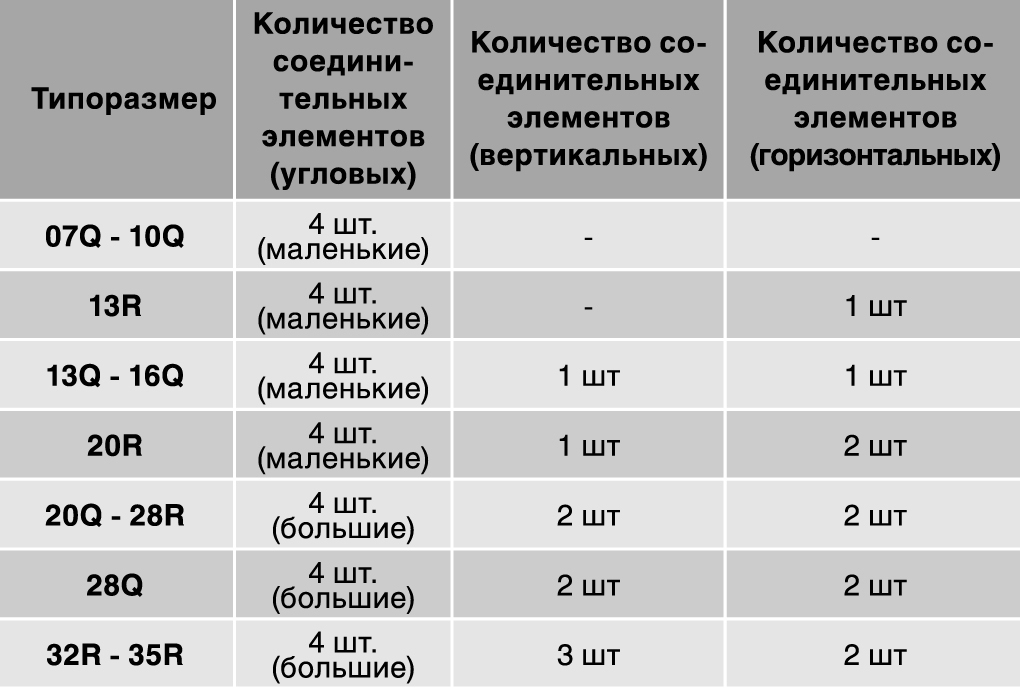

Модули установок Airbox  S60 соединяются между собой с помощью  соединительных  уголков, на крепежных болтах (М8х110мм). Дополнительно на один из двух монтируемых модулей монтируется самоклеющаяся уплотнительная лента (40х3 мм) для надежного и герметичного соединения. Для установок типоразмеров от 13R и больше применяются дополнительные соединительные элементы.

Airbox T60

Конструкция корпуса

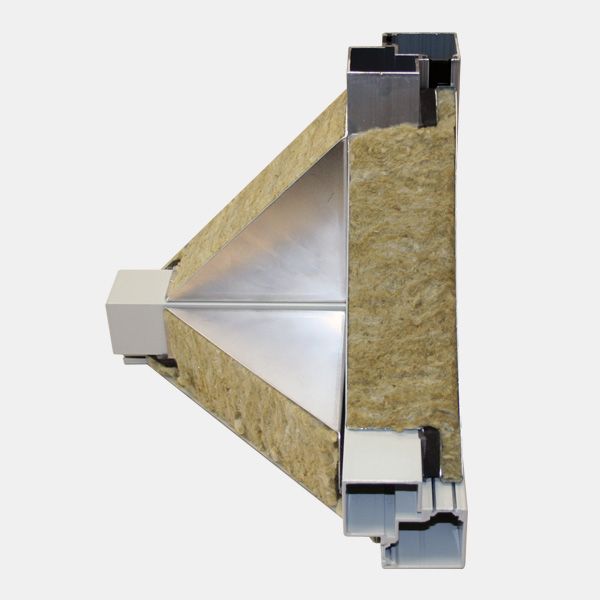

Климатические установки серии T60 - модификация хорошо зарекомендовавшей себя серии S60. Основное отличие серии T60 - стальной профиль специальной конструкции, обеспечивающей отсутствие мостиков холода, с применением соединительных элементов из армированного стекловолокном пластика.

Каркас климатических установок серии S60 представляет собой элементы из оцинкованного стального профиля, соединяемые с помощью уголков из литого алюминия или армированного пластика. Алюминиевые уголки опционально оснащаются отверстиями с резьбой М20 для внешнего крепления корпуса. Все соединения каркаса герметизированы этиленпропиленовым каучуком (EPDM). В установках серии S60 применяются трехслойные панели корпуса - стенки из оцинкованного 1-мм стального листа и слой минеральной ваты толщиной 40-мм между ними.

Установки доступны как в стандартном исполнении (корпус из оцинкованной стали 1мм), так и в любых вариантах под заказ - нержавеющая сталь V2A (1.4031), алюминий AlMg3, лакокрасочное покрытие (стандартно светло-серый RAL7035, другие цвета по запросу).

Панели монтируются на саморезах и закрываются пластиковым колпачком, устойчивым к ультрафиолету. Благодаря разработанной конструкции обеспечивается отсутствие выступающих частей внутри и снаружи корпуса, и точное соединение элементов корпуса друг с другом. В серии S60 применяются несущий каркас толщиной 3мм, выполненный из листовой стали (для типоразмеров до 13Q), или сварной из оцинкованной стали (для больших типоразмеров).

Серия установок S60 сертифицирована по стандартам Европейской ассоциации производителей вентиляционного и климатического оборудования (EUROVENT), и отвечает всем санитарно-гигиеническим нормам, согласно VDI 6022, DIN 1946 T4 и Институтом гигиены воздуха ILH Berlin.

Соединение панелей

Панели монтируются к каркасу на саморезах с герметизацией стыков уплотнительной лентой. При этом саморезы утоплены в поверхность панели и закрыты заглушками из пластика, устойчивого к ультрафиолету.

Соединение модулей

Модули установок Airbox  T60 соединяются между собой с помощью  соединительных  уголков, на крепежных болтах (М8х110мм). Дополнительно на один из двух монтируемых модулей монтируется самоклеющаяся уплотнительная лента (40х3 мм) для надежного и герметичного соединения. Для установок типоразмеров от 13R и больше применяются дополнительные соединительные элементы.

Устройства управления

Общие данные

Аппаратура управления и регулирования при использовании в системах линейки Airbox обеспечивает простоту в эксплуатации, надежность и безопасность системы. Такой подход позволяет упростить обслуживане оборудования и минимизировать его энергопотребление. Контроллеры изготовлены в соответствии с нормами VDE (Союза немецких электротехников) и соответствуют требованиям действующих директив ЕС. С помощью этой концепции экономически эффективно и безопасно достигается цель максимального благополучия системы и максимального комфорта при минимальном потреблении энергии. Устройства управления могут применяться в сочетании с любыми электроприводами Rosenberg - стандартными, ЕС-двигателями, установками с внешним ротором.



Compact controller RTE/D..TR

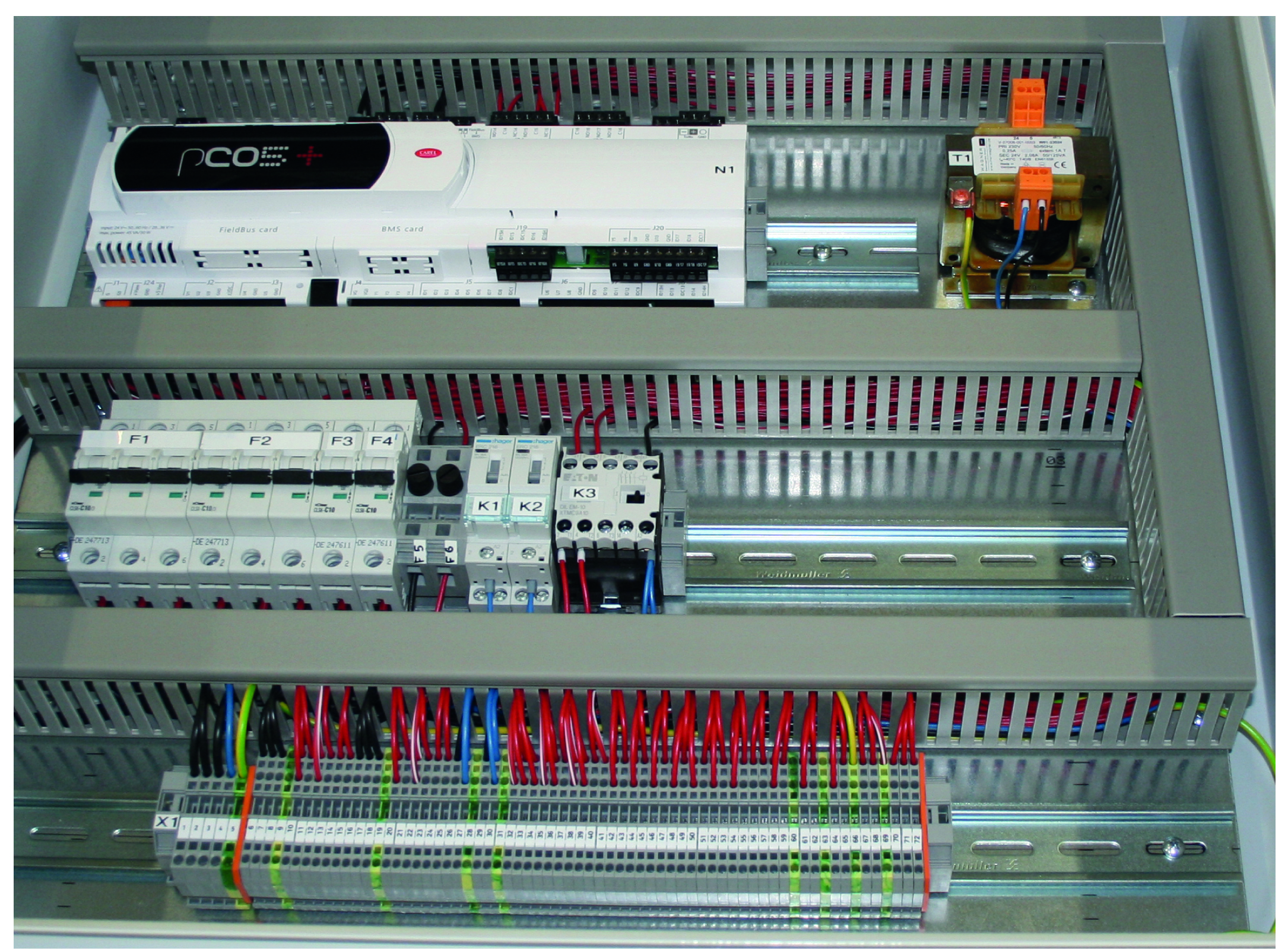

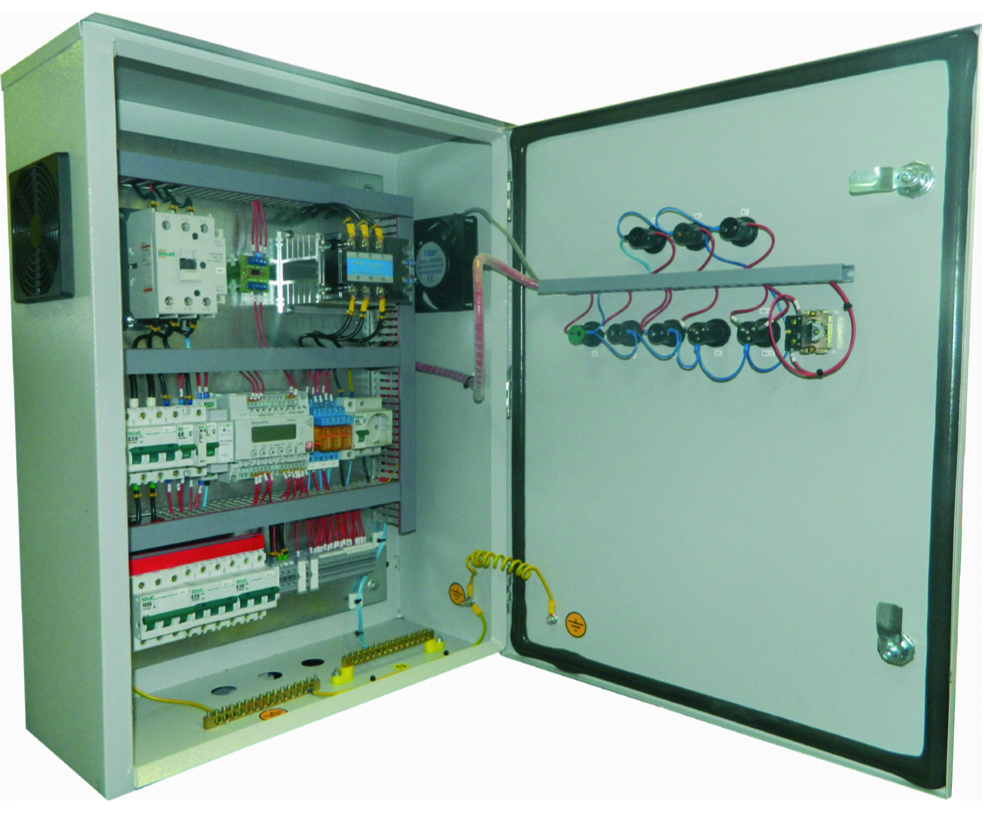

В системах вентиляции Rosenberg для обеспечения полного спектра функций управления климатом, используются решения на базе микропроцессорных контроллеров, обеспечивающих высокую точность управления. Для обеспечения контроля базовых функций управления используются контроллеры  MSD…TR (для стандартных электродвигателей) и RTE/D…TR (для электродвигателей с внешним ротором). Управление температурой внутри помещения и температурой приточного воздуха обеспечивают 9 алгоритмов для разных схем климатических установок.



В блок управления интегрирован двустрочный дисплей с сенсорными кнопками, для установка параметров сисемы. Предусмотрена недельная программа работы, которая обеспечивает индивидуальный режим работы для каждого дня недели с настройкой периодов работы и возможностью установки 3-х температурных режимов в течение дня. Дополнительно контроллеры оборудованы системой защиты электродвигателя по технологии термоконтакта, встроенного в обмотку двигателя.

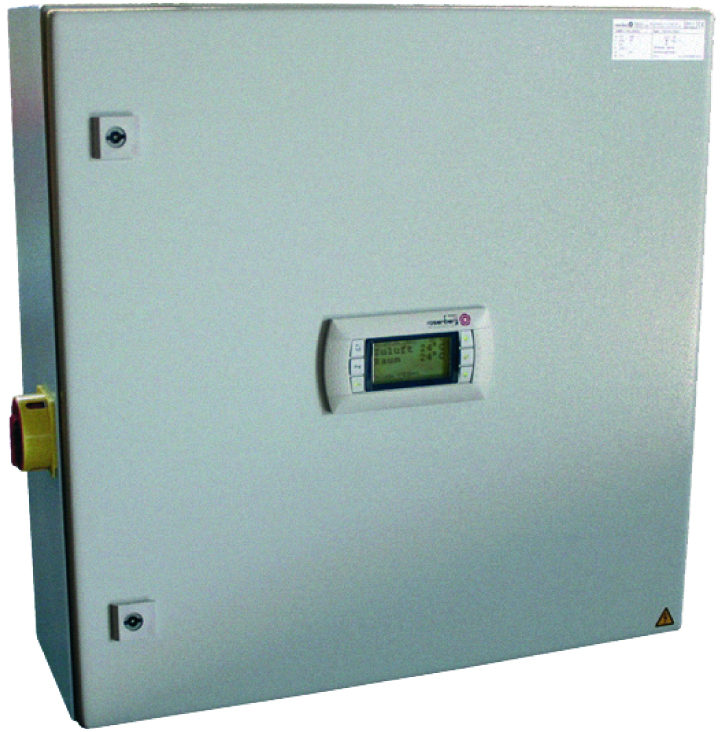

Example of external control panel

Регуляторы серии "Airtronic"

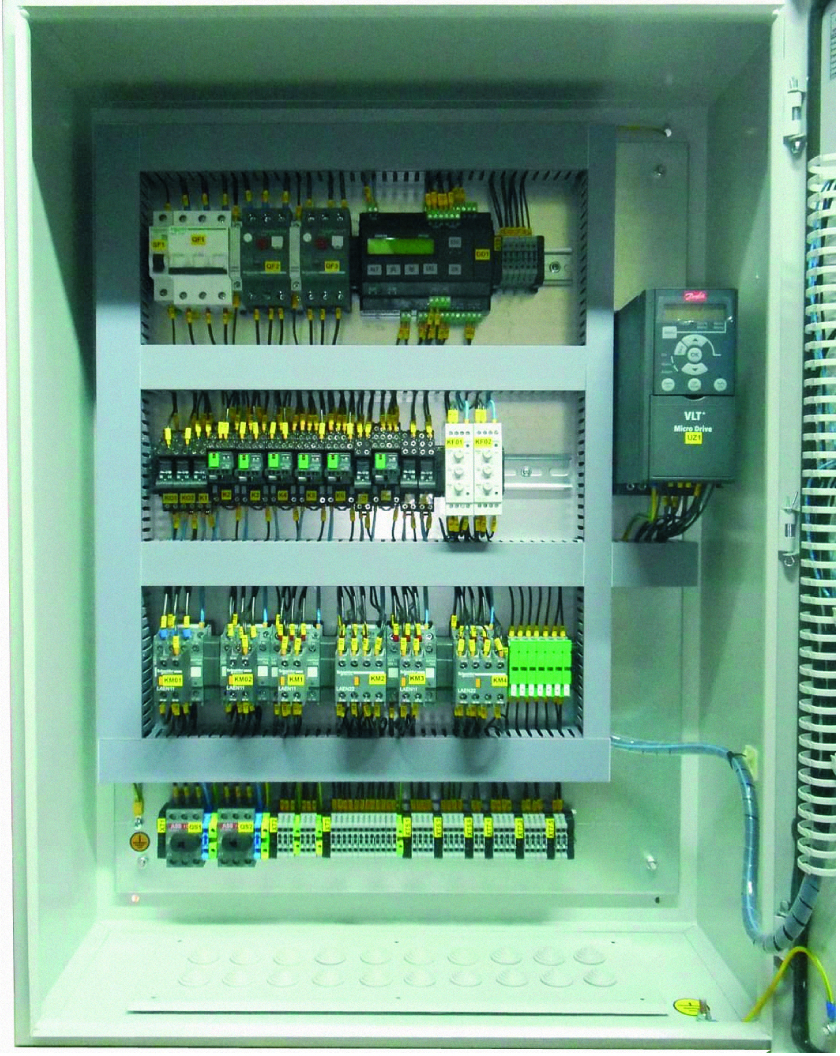

В серии контроллеров Airtronic используется новейшая технология DDC. Блок управления Airtronic позволяет управлять не только стандартными двигателями и двигателями с внешним ротором, но и работать с преобразователями частоты, и управлять энергосберегающими вентиляторами EC. К преимуществам этой технологии также относится возможность адаптации под требования заказчика для многих областей применения, что делает Airtronic подходящим для любых функций управления. Airtronic доступен в двух версиях - базовой (Airtronic Basic) ирасширенной (Airtronic D), которые отличаются максимальным количеством выполняемых функций и индивидуально программируются для каждой системы вентиляции.Controller Airtronic Basic

Здесь также реализованы такие функции, как регулирование скорости, производительности, поддержание качества воздуха (уровень СО2). По запросу блоки управления Airtronic могут быть подключены к BMS автоматизированным системам управления более высокого уровня через шину LON или Modbus.

Панель управления устанавливается непосредственно в дверь блока управления или устанавливаться как панель дистанционного управления. Также интегрирована недельная программа работы системы с возможностью установки 7-ми разных режимов вентиляции в течение дня. Контроллеры серии Airtronic и TR снабжены центральным выключателем для отключения всей системы вентиляции.
